Репитеры

Репитеры не требуют специального техобслуживания. Их следует проверять при ежегодном ремонте, рекомендуемом для гирокомпасного оборудования. Смотрите также описание репитеров.

Поиск неисправностей (граф-схемы)

Таблица 1 Сводная таблица неисправностей

Таблица неисправностей
123456789
Проверь
рабочую
температуру.
Проверь уровень
жидкости.
Проверь рабочее
напряжение.
Проверь высоту
гиросферы.
Проверь положение
гиросферы.
Проверь рабочий
ток гироскопа,
помпы.
Проверь следящую
систему.
Проверь
качество
индикации
курса.
Проверь
согласование
компаса и
репитеров.
520С ± 20Рабочая
температура
должна
быть 520С
55 В /400Гц
24 В пост. тока
1,5 мм с
помощью мерной
линейки путем
выкл/вкл. инвертора
Белая
маркировочная точка
на вершине гиросферы
должна быть видна через
отверстие.
Предохранительные
винты удалены и
следовательно сфера
строго вертикальна.
Гиросфера успокоена.
290 МА ± 50 МА
на клемме
L6.14 в
инверторе
(или на
клеммах)
ТР 10/19 в
компасе
Запиши показания
курса.
Установи
выключатель след.
системы в пол.«Т»,
шкалу в пол. «000».
Дай возможность
шкале вращаться.

Установи
выкл. след.
системы в
полож. «1».
Шкала должна
точно вернуться на
записанный курс

Гиросфера
успокоена.
Норма?Норма?Норма?Норма?Норма?Норма?Норма?Норма?Норма?

нет

нет

нет

нет

нет

нет

нет

нет

нет
Выполни
тесты
согласно тесту
1
Выполни
тесты
согласно тесту
2
Выполни
тесты
согласно тесту
3
Выполни
тесты
согласно тесту
4
Выполни
тесты
согласно тесту
5
Выполни
тесты
согласно тесту
6
Выполни
тесты
согласно тесту
7
Выполни
тесты
согласно тесту
8
Выполни
тесты
согласно тесту
9



Температура

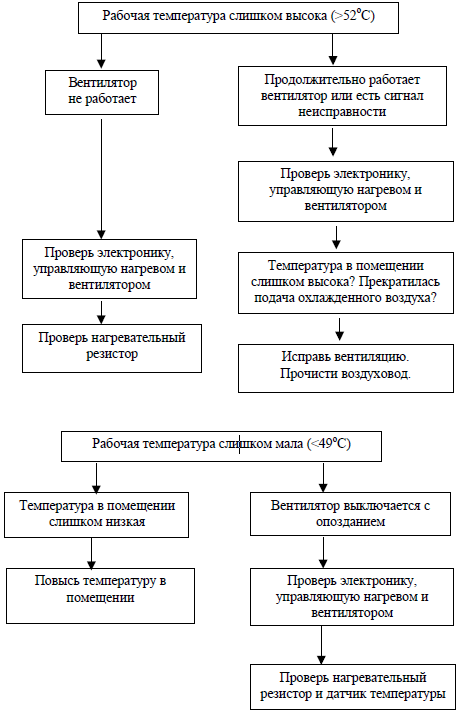

Тест 1 Проверка рабочей температуры (52°С)

Уровень жидкости
Тест 2 Проверка уровня поддерживающей жидкости. Рабочая температура 52°С
Напряжение
Тест 3 Проверка рабочих напряжений. Входное напряжение: 24 В постоянного тока
Гиросфера
Тест 4 Проверка высоты гиросферы. Высота гиросферы: от 1,5 мм до 2 мм. Рабочая температура: 52°С
Гиросфера
Тест 5 Проверка положения гиросферы (наклон). Условия: гирокомпас должен быть включен более 4 часов
Помпа
Тест 6 Проверка тока гироскопоф и помпы. Допустимые значения рабочего тока: 200 мА + 40 мА
Гироскоп
Тест 7 Проверка следящей системы
Курс
Тест 8 Проверка индикации (показаний) курса. Условия: гиросфера занимает установившееся положение
Репитер
Тест 9 Проверка совпадения показаний гирокомпаса и репитеров
