Maße, Daten und Flächen

Maße und Daten

Soweit nicht gesondert festgelegt, werden alle Maße nach ISO 8666 im Zustand des voll beladenen Wasserfahrzeuges gemessen mit einer Masse von m_LDC (in kg angegeben).

Dabei sind die Hauptmaße:

• L_H die Rumpflänge, in m;
• L_WL die Wasserlinielänge des voll beladenen Wasserfahrzeuges im m_LDC Ruhezustand, in m;

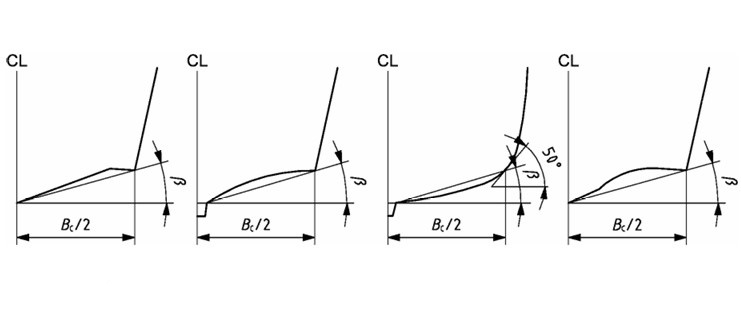

• B_C die Kimmbreite, gemessen nach Bild 1 bei 0,4 L_WL vor dem Achterende, in m;
• $\beta$_0,4 die Aufkimmung bei 0,4 L_WL vor dem Achterende, gemessen nach Bild 1. Sie darf weder < 10° noch > 30° sein, in Grad;

• V die für Motorfahrzeuge vom Hersteller vorgegebene Höchstgeschwindigkeit in ruhigem Wasser, das Wasserfahrzeug befindet sich unter m_LDC-Bedingungen. Diese Geschwindigkeit darf nicht

  $<2,36\times \sqrt{L}$_WL

  sein. Für Bootstypen: Ein umfassender Leitfaden zu Segelyachten und MotorbootenSegelfahrzeuge braucht die Geschwindigkeit in kn nicht angegeben zu werden.

ANMERKUNG: Für Rundbilgen gilt die äußere Begrenzung oder Kimm als der Punkt, an dem eine Tangente 50° zur Horizontalen den Rumpf tangiert.

Flächen

Allgemeines

Rumpf, Deck und Aufbauten sind in verschiedene Gebiete eingeteilt:

• Boden.
• Seite.
• Decks.
• Aufbauten. (siehe Bild 2)

Bodenflächen

Für alle Wasserfahrzeuge bezieht sich der Bodendruck bis zur Wasserlinie (siehe Bild 2). Entsprechend dieser Definition ist der Teil des Spiegels unterhalb der Wasserlinie als Boden zu betrachten.

Legende:

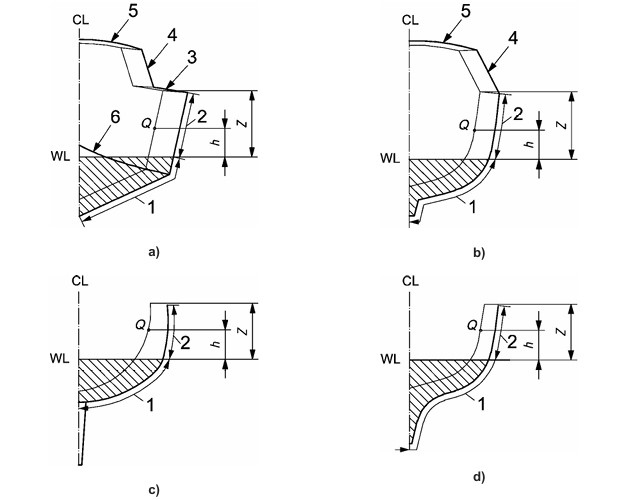

1. Boden (schraffierte Fläche).
2. Seite.
3. Deck.
4. Aufbauten.
5. Aufbautenoberseite.
6. Hartkimme.

Seitenflächen

Der Umfang der Seitendruckfläche einschließlich Spiegel ist der jenige Teil des Rumpfes, der als nicht zum Bodenbereich gehörig betrachtet wird.

Lesen Sie auch: Notrigg wichtige Lösung bei Mastbruch und Bergung

Decks und Aufbauten

Decksflächen sind die dem Wetter ausgesetzten und begehbaren Teile des Decks. Dazu zählen auch der Cockpit-Boden, die Oberseiten von Bänken und Sitzbereiche. Aufbauten schließen alle Flächen oberhalb der Decksebene ein.

Paneele vollständig innerhalb einer Fläche oder sich über zwei Flächen erstreckend

Allgemein gilt Folgendes:

1. Ist das Plattenpaneel oder die Steife vollständig innerhalb einer bestimmten Konstruktionsfläche, beispielsweise Boden, Seite, Deck, Aufbauten usw., muss sein Entwurfsdruck mittig des Paneels oder auf halber Länge der Steife bestimmt werden.
2. Ragt das Plattenpaneel oder die Steife sowohl über die Bodenfläche wie auch Seitenfläche hinaus, muss sein Entwurfsdruck als konstanter Druck über die gesamte Konstruktionssfläche bestimmt werden, berechnet als gewichtetes Mittel zwischen den beiden Drücken, wie in folgendem Beispiel dargestellt.

BEISPIEL: Für ein Segelbootpaneel, das sich zu 30 % in der Bodenfläche und 70 % in der Seitenfläche befindet, ist der durchschnittliche Druck 0,3 P_b + 0,7 P_s. Dabei ist P_s in der Mitte des jeweiligen Teils des Paneels zu ermitteln, das sich oberhalb der Wasserlinie befindet.

«ACHTUNG: Für Kategorien A und B Gleitmotorfahrzeuge müssen die Seitenpaneele und Steifen sowohl im Gleit- wie auch Verdrängungsmodus analysiert werden. Anzuwenden ist der schlechteste Fall. Ist die Kimm unterhalb der Wasserlinie, erstreckt sich das Seitenpaneel über Seite und Boden (siehe Bild 2 a). In diesem Fall ist oben genanntes Verfahren 2 anzuwenden.»
