Гвозди, нагели и винты для морских деревянных судов

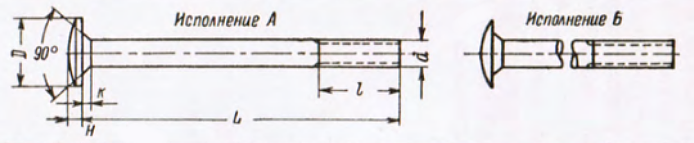

Таблица 1. Болты судовые с плоскосферической головкой для дерева (из ГОСТ 7731-55)
Номинальный диаметр основной метрической резьбы d, мм6810121416182022242730
Диаметр головки Dномим, мм162226323642485255607080
Высота головки Нномин, мм2,53,64,055,56,5789101112
Высота подголовка kномин, мм1,41,62,02,53,03,6444,555,56
Длина резьбовой части l, мм182530364248556065758590
Длина болта LОт 10 d до 70 d, но кратная 5От 10 d до 70 d но кратная 10
Вес 100 мм стержня, кг0,02220,03950,06170,08890,12080,15780,19980,24660,29840,35510,44950,5549
Вес 100 шт. головок исполнения А, кг0,290,751,222,333,195,217,539,6412,416,524,735,1
Вес 100 шт. головок исполения Б, кг0,230,711,112,092,954,766,668,8911,214,922,231,3

Примечания.

  • Пример условного обозначения болта А с резьбой М16 и длиной 650 мм: Болт АМ16х650 ГОСТ 7731-55.
  • То же с длиной резьбовой части 60 мм. Болт АМ16(60)х650 ГОСТ 7731-55.
  • Болты тех же размеров исполнения Б обозначаются: Болт БМ16х650 ГОСТ 7731-55.

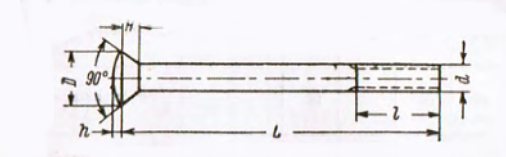

Таблица 2. Болты судовые с полупотайной головкой (из ГОСТ 7732-55)
Номинальный диаметр основной метрической резьбы d, мм6810121416182022242730
Диаметр головки Dномин, мм121620242832364044485560
Высота потайной части головки Нномин, мм34567891011121616
Высота сферической головки h, мм0,40,50,60,70,80,91,01,11,21,41,61,8
Длина резьбовой части l, мм182530364248556065758590
Длина болта LОт 10 d до 70 d, но кратная 5От 10 d до 70 d но кратная 10
Вес 100 мм стержня, кг0,02220,03950,06170,08880,12080,15780,19980,24660,29840,35510,44950,5549
Вес 100 шт. головок, кг0,100,240,460,801,261,882,683,684,916,399,7612,4

Примечание.

  • Пример условного обозначения болта с резьбой М16 и длиной 650 мм; Болт М16х650 ГОСТ 7732-55.
  • То же с длиной резьбовой части 60 мм; Болт М16(60)х650 ГОСТ 7732-55.
Таблица 3. Шайбы судовые круглые для дерева (из ГОСТ 7734-55)
Номинальный диаметр резьбы или гладкой части стержня болта d, мм6810121416182022242730
Внутренний диаметр шайбы dномин, мм6,58,510,512,514,516,5192123252831
Наружный диаметр шайбы D, мм202530364250556065708090
Толщина шайбы lномин, мм1,52,03,03,044455666
Вес 100 шт.шайб без оцинковки, кг (при у=7,85)0,330,681,462,103,825,506,559,7011,3915,8020,826,3

Примечание.

  • Пример условного обозначения шайбы круглой для болта диаметром 24 мм: Шайба 24 ГОСТ 7734-55.

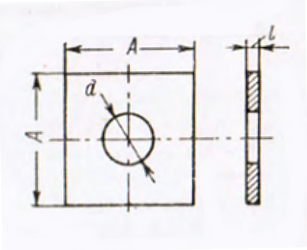

Таблица 4. Шайбы судовые квадратные для дерева (из ГОСТ 7735-55)
Номинальный диаметр резьбы болта, мм6810121416182022242730
Внутренний диаметр шайбы dномин, мм6,58,510,512,514,516,5192123252831
Сторона А шайбы, мм202530364250556065708090
Толщина шайбы lномин, мм1,52,03,03,044455666
Вест 100 шт.шайб без оцинковки, кг (при у=7,85)0,30,891,912,765,017,168,5712,7614,9420,827,234,4

Примечание.

  • Пример условного обозначения шайбы квадратной для болта диаметром 12 мм: Шайба 12 ГОСТ 7735-55.

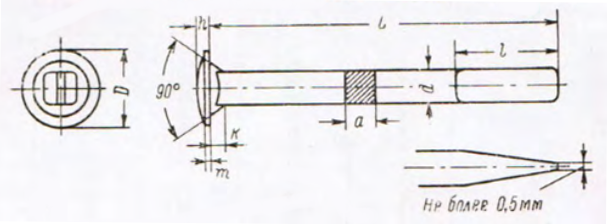

Таблица 5. Гвозди для морских деревянных судов (из ГОСТ 1991-54)
А. Гвозди корабельные квадратные (размеры, мм)
Длина гвоздя LНормальныеУкороченные
alDhkmalDhkm
90628122,01,61,2732203,02,81,6
100628142,22,01,2732203,02,81,6
110628162,82,01,4732203,02,81,6
120628162,82,01,4732203,02,81,6
140732203,02,81,6836223,63,02,0
160732203,02,82,0836223,63,02,0
180836223,63,02,0940254,03,02,0
200940254,03,02,01045254,53,02,5
2201045254,53,02,51150285,03,53,0
2501045254,53,02,51150285,03,53,0
2801150285,03,63,01255325,54,03,0
3201150285,03,63,01255325,54,03,0
3601255325,54,03,01460366,04,04,0
4001255325,54,03,01460366,04,04,0

Примечание.

  • Пример условного обозначения гвоздей корабельных укороченных квадратных длиной 200 мм при стороне квадрата 10 мм: Гвоздь кораб. 10х200 ГОСТ 1991-54.
Таблица 5 Продолжение. Гвозди для морских деревянных судов (из ГОСТ 1991-54)
Б. Гвозди корабельные квадратные (размеры, мм)


Длина гвоздя LНормальныеУкороченные
dlDhkmdlDhkm
90625142,51,61,0732203,02,81,4
1006,528163,02,01,2732203,02,81,4
110732203,02,01,4836223,62,51,6
120836223,62,51,6940254,02,82,0
140836223,62,81,6940254,02,82,0
160940253,62,82,01045254,53,02,0
1801045254,03,02,01150285,03,02,5
2001045254,03,02,01150285,03,02,5
2201150284,53,02,51250325,53,03,0
2501150284,53,02,51250325,53,03,0
2801250325,03,63,01355366,03,63,0
3201250325,03,63,01355366,03,63,0
3601355365,54,03,01455366,54,03,0
4001455365,54,03,0
Таблица 5 Окончание. Гвозди для морских деревянных судов (из ГОСТ 1991-54)
Длина гвоздя LОблегченные
dlDhkm
90
100625142,51,61,0
1106,528163,02,01,2
120728203,02,01,4
140728203,02,01,4
160832223,22,51,6
180832223,22,51,6
200936253,62,82,0
220936253,62,82,0
2501040254,03,02,0
2801040254,03,02,0
3201145284,53,62,5
3601145284,53,62,5
4001250325,04,03,0

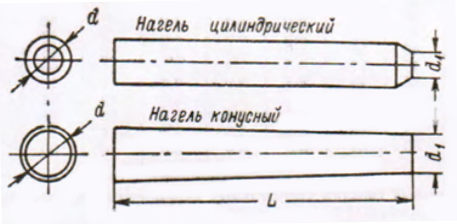

Таблица 6. Нагели для деревянных морских судов
Диаметр нагелей, ммДиаметр нагелей h, ммДиаметр нагелей, ммДиаметр нагелей h, мм
цилиндрическихконусныхцилиндрическихконусных
dd1отдоотдоdd1отдоотдо
18141002502005002723200450250750
20161003002006003026250500300800
22181504002006503531250600300900
24202004502507004036250600300900
Промежуточные значения длин нагелей выбираются через 50 мм.

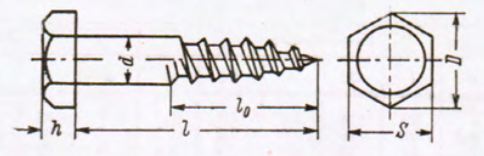

Таблица 7. Винты для дерева. Глухари с шестигранной головкой (из ГОСТ 1432-42)
Размеры и сортамент, мм
Диаметр стержня dномин6810121620Высота головки hномин45,57810,513
Размер “под ключ” Sномин111417222732Диаметр головки D~12,716,219,625,431,236,9
35X20120XXXX70
40XXX22140XXX80
50XXX28160XX90
Таблица 7 Продолжение. Винты для дерева. Глухари с шестигранной головкой (из ГОСТ 1432-42)
Размеры и сортамент, мм
Длина глухаря lномин.Диаметр стержня dМинимальная длина нарезанной
части стержня l0
Длина глухаря lномин.Диаметр стержня dМинимальная длина нарезанной
части стержня l0
68101216206810121620
65XXXX38180XX100
80XXXX45200X110
100XXX58
Таблица 7 Окончание. Винты для дерева. Глухари с шестигранной головкой (из ГОСТ 1432-42)
Вес глухарей (1000 шт.)
Размер, ммВес, кгРазмер, ммВес, кгРазмер, ммВес, кгРазмер, ммВес, кгРазмер, ммВес, кгРазмер, ммВес, кг
6х359,158х4019,8510х4031,5512х6573,2016х80151,020х120323,0
4010,105023,055036,458084,20100177,0140366,0
5011,906527,906543,9010098,80120203,5160408,0
6514,608032,758051,35120113,6140230,5180450,5
10061,45140128,7160258,0200492,0
12071,40180285,0

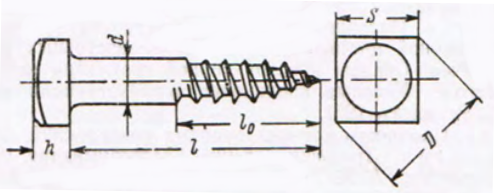

Таблица 8. Винты для дерева. Глухари с квадратной головкой (из ГОСТ 1433-42)
Размеры и сортамент, мм
Диаметр стержня dномин.121620Высота головки hномин.810,513
Размер “под ключ” Sномин222732Диаметр головки D~31,238,245,4
Длина глухаря lноминДиаметр стержня dМинимальная длина нарезанной
части стержня l0
Вес глухарей (1000 шт.)
121620
65Х38Размер, ммВес, кг
80ХХ4512х65
     80
     100
     120
     140
76,4
87,4
102,0
116,6
131,9
100ХХ58
120ХХХ7016х80
     100
     120
     140
     160
     180
157,0
183,0
209,5
236,5
264,0
291,0
140ХХХ80
160ХХ90
180ХХ10020х120
     140
     160
     180
     200
334,0
377,0
419,0
461,5
503,0
200Х110

Примечание.

  • Пример условного обозначения глухаря диаметром 20 мм, длиной 200 мм: Глуъарь 20х200 ГОСТ 1433-42.
