Пиротехнические средства связи и сигнализации

Присоединяйтесь к нашему ТГ каналу!

На каждом судне должны быть следующие сигнальные пиротехнические средства:

Пиротехнические средства влагостойкие, безопасные в обращении и хране­нии, действуют при любых гидрометеоусловиях и сохра­няют свои свойства в течение минимум трех лет.

Пиротехнические средства хранят в водонепрони­цаемых металлических шкафах и ящиках с ячейками на палубе ходового мостика или в шкафах, встроенных в пе­реборки помещений ходового мостика, с дверцей на от­крытую палубу. Ящики и шкафы всегда закрыты на замок. Один ключ должен находиться у старшего (третьего) по­мощника капитана, другой – в штурманской рубке.

Пиротехнические средства шлюпок и плотов, уло­женные в контейнеры, в море должны находиться на штатных местах в шлюпках, а на стоянке в порту их реко­мендуется убирать в надежное хранилище под замок.

Однозвездные ракеты красного или зеленого цвета предназначены для сиг­нализации во время проведения спасательной операции.

Ракетница

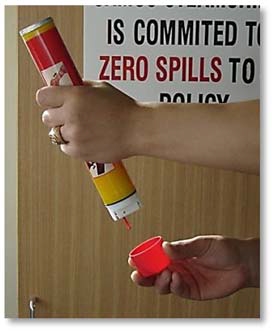

Однозарядная ракетница красного цвета

Ракета сигнала бедствия красного цвета выбрасывает на высоте 300-400 метров красные звезды, которые горят не менее 20 секунд.

Парашютная ракета предназначена для подачи сигнала бедствия. Высота взлета 300-400 метров, время горения – 45 секунд.

Фальшфейер – это гильза, в которой расположен пиротехнический состав и зажигательное устройство. Фальшфейер горит ярко-красным огнем в течение 1 ми­нуты и является сигналом бедствия. Для привлечения внимания применяются фальшфейеры белого цвета.

Звуковая ракета предназначена для подачи сигнала бедствия, взрываясь на высоте имитирует пушечный выстрел. Звуковую ракету запускают только из пусковых стаканов, укрепленных на планшире или леерном ограждении на обоих крыльях мостика. При несрабатывании ракеты ее разрешается извлечь из стакана не менее чем через 2 минуты.

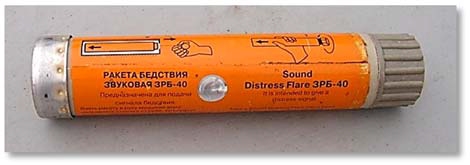

ЗРБ - 40
Подача сигнала бедствия с помощью звуковой ракеты

Плавучие дымовые шашки используют для по­дачи сигнала бедствия в светлое время суток. Шашка представляет собой жестяную короб­ку, внутри которой находится воспламени­тельное устройство и смесь, образующая гу­стой оранжевый дым. Время выделения дыма – 5 минут, дальность видимости – до 5 миль.

Буйки светодымящиеся крепятся к спа­сательным кругам, которые располагаются на крыльях мостика. Основное назначе­ние спасательных кругов со светодымящимися буйками – обозначение места паде­ния человека за борт.

Сигналы бедствия

Следующие сигналы, используемые или выставляемые вместе либо раздель­но, указывают, что судно терпит бедствие и нуждается в помощи (Приложение IV МППСС-72):

Сигналы бедствия
1. Пушечные выстрелы или другие, производимые путем взрыва сигналы с промежутками около
1 минуты;		4. Сигнал, передаваемый по радиотелефону или с помощью любой другой сигнальной системы, состоящей из сочетания звуков …- – -… (SOS) по азбуке Морзе;

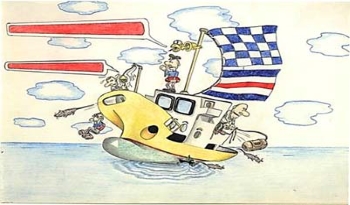

2. Непрерывный звук любым аппаратом, предназначенным для подачи туманных сигналов;5. Сигнал, передаваемый по радиотелефону, состоящий из произносимого вслух слова “МЭЙДЭЙ“;
3. Ракеты или гранаты, выбрасывающие красные звезды, выпускаемые поодиночке через короткие промежутки времени;
6. Сигнал бедствия по Международному своду сигналов – NC;7. Сигнал, состоящий из квадратного флага с
находящимся над или под ним шаром или чем-либо, похожим на шар;

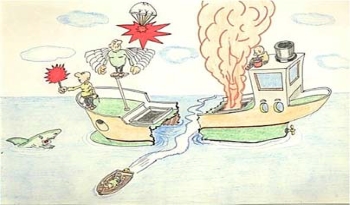

8. Пламя на судне
9. Красный свет ракеты с парашютом или фальшфейер красного цвета;12. Радиотелеграфный сигнал тревоги;
10. Дымовой сигнал – выпуск клубов оранжевого цвета;13. Радиотелеграфный сигнал тревоги;
11. Медленное и повторное поднятие и опускание
рук, вытянутых в стороны;

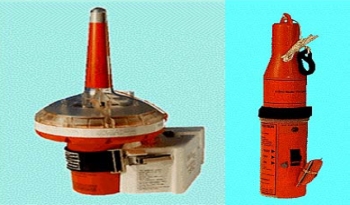

14. Сигналы, передаваемые аварийными радиобуями указания положения;16. Полотнище оранжевого цвета с черным квадратом либо кругом или другим соответствующим символом (для опознавания с воздуха);
15. Установленные сигналы, передаваемые системами радиосвязи, включая сигналы радиолокационных маяков-ответчиков на спасательных

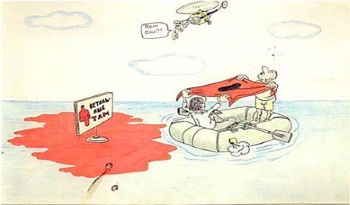

шлюпках и плотах;		17. Цветное пятно на воде.
