Информация о маневренных характеристиках судна

Присоединяйтесь к нашему ТГ каналу!

Информация о маневрен­ных характеристиках судна в соответствии с резолюцией ИМО А.601 (15) «Требования к отображению маневренной информации на судах» должна быть представлена в виде:

Информация о маневренных характеристиках должна корректироваться после модернизации или переоборудования судна.

Лоцманская карточка (рис. 1) заполняется вах­тенным помощником и предназначена для предоставления информации лоцману о текущем состоянии судна в период проводки.

Карточка для лоцмана
Рис. 1 Лоцманская карточка

Таблица маневренных характеристик (рис. 2) должна содержать основные особенности и подробную информацию о маневренных характеристиках судна. Она должна постоянно находиться в рулевой рубке и быть таких размеров, чтобы ею было удобно пользоваться. При этом необходимо учитывать, что внешние условия, состояние корпуса и загрузка судна значительно влияют на маневренные характеристики судна.

Маневренные характеристики судна
Рис. 2 Таблица маневренных характеристик

В таблицу маневренных характеристик для рулевой рубки должны быть включены следующие данные:

  1. Название судна, позывные, водоизмещение, дедвейт, коэффициент общей полноты при осадке в полном грузу по летнюю грузовую марку.
  2. Осадки, при которых была получена информация о маневренных элементах.
  3. Характеристики рулевого устройства.
  4. Характеристики якорной цепи.
  5. Характеристики энергетической установки.
  6. Влияние подруливающего устройства в условиях испытания.
  7. Увеличение осадки (в грузу) из-за проседания и влияния крена.
  8. Циркуляция при максимальном угле перекладки руля (в грузу и в балласте).
  9. Тормозные характеристики и маневры в аварийной ситуации.
  10. Маневрирование при спасании человека за бортом. Последовательность действий и рекомендованная циркуляция.
  11. Мертвые зоны и теневые секторы.
  12. Высота судна (в грузу и в балласте).
  13. Инерционные характеристики представляют в виде линейных графиков, построенных в постоянном масштабе расстояний и имеющих шкалу значений времени и скорости. Тормозной путь с передних ходов на «Стоп» ограничивают моментом потери управляемости судна или конечной скоростью, равной 10 % исходной.
  14. Информация о поворотливости приводится в виде графиков для судна в грузу и балласте, на глубокой воде и мелководье. Графики циркуляции отражают положение судна через 90° на траектории вправо.

Элементы ходкости отражают в виде зависимости скорости судна от частоты вращения гребного винта и допол­няют таблицей, где на каждое значение постоянной скорости указана частота вращения гребного винта.

Увеличение осадки судна учитыва­ется при крене и проседании, когда судно движется на ограниченной глубине с определенной скоростью.

Предлагается к прочтению: Маневренные характеристики судна

Элементы маневра для спасения человека, упавшего за борт, выполняют приемом координат на правый или левый борт. В информации указывают следую­щие данные для выполнения правильно­го маневра:

Все расстояния в информации о маневренных элементах приводят в кабельтовых, время – в минутах, скорость – в узлах.

Формуляр маневренных элементов (Manoeuvring Booklet) содержит сведения, которые дополняют “Таблицу маневренных элементов”.

Основное содер­жание Формуляра:

  1. Общее описание – General Description содержит (рис. 3 – 6).
  2. Характеристики судна – Ship’s particulars.
  3. Характеристики главного двигателя – Characteristics of Main Engines.
Судно

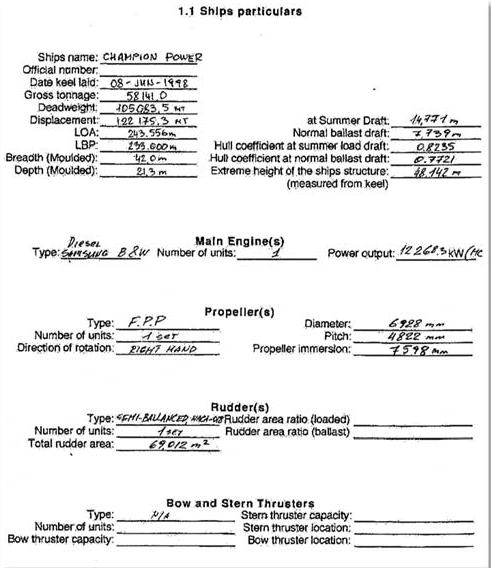

Рис. 3 Описание судна
Визуализация слепых зон судна

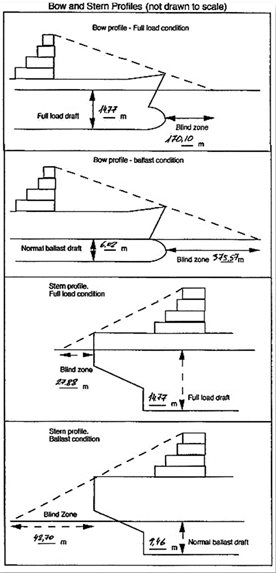

Рис. 4 «Слепые» зоны судна (Blind Sectors)
Характеристики корпуса судна
Рис. 5 Дополнительные характеристики корпуса судна
Характеристики ГД

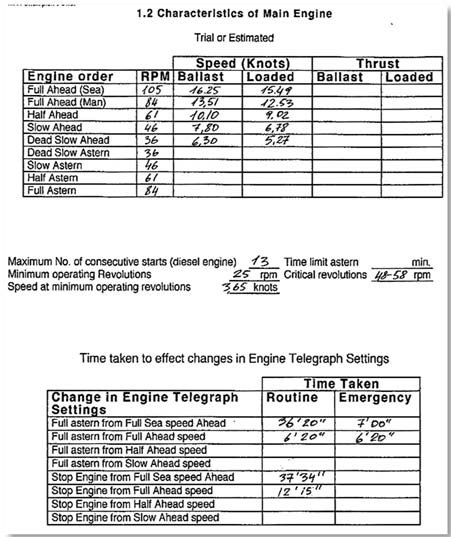

Рис. 6 Характеристики главной машины судна

Управляемость на глубокой воде (рис. 7 – 11):

  1. Поворотливость судна – Course change performance.
  2. Элементы циркуляции на глубокой воде – Turning circles in deep water.
  3. Элементы циркуляции «со стопа» – Accelerating turn.
  4. Сведения о рыскливости – Yaw checking tests.
  5. Маневры «Человек за бортом» и «Выход на параллельный курс» – Manoverboard and parallel course manoeuvring.
  6. Возможности подруливающих устройств – Lateral thruster capabilities.
Схема поворотливости судна

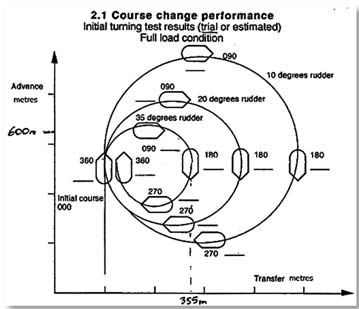

Рис. 7 Поворотливость судна
Параметры циркуляции судна
Рис. 8 Циркуляция
Циркуляция со стопа

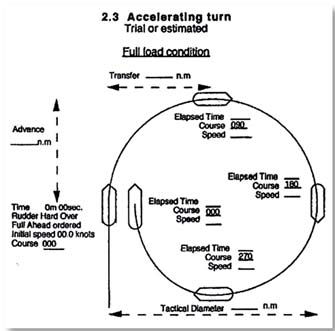

Рис. 9 Элементы циркуляции «со стопа»
График рыскливости судна

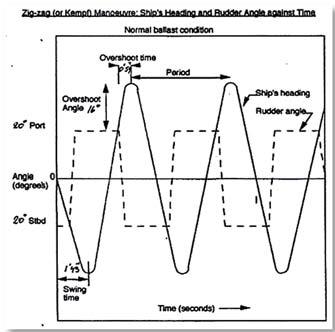

Рис. 10 Рыскливость судна – «зигзаг»
Маневры судна
Рис. 11 Маневры «Человек за бортом» и «Выход на параллельный курс»

Инерционно-тормозные характеристики судна на глубокой воде – Stopping and speed control characteristics in deep water (рис. 12 – 14):

  1. Тормозные характеристики – Stopping ability.
  2. Инерционные характеристики – Deceleration performance.
  3. Характеристики разгона – Acceleration performance.
Торможение судна
Рис. 12 Тормозные характеристики судна
Инерция судна

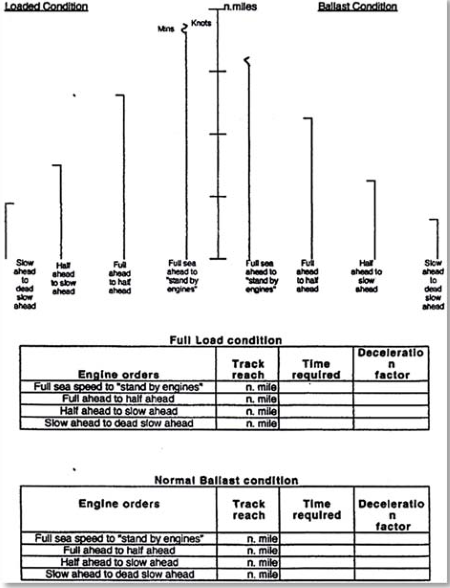

Рис. 13 Инерционные характеристики судна
Разгон судна

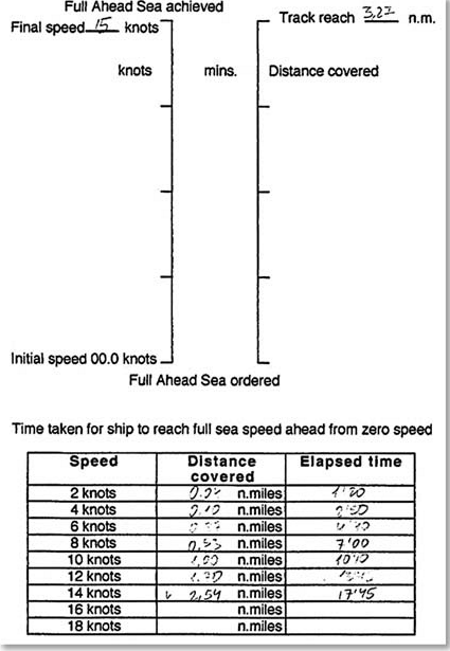

Рис. 14 Характеристики разгона судна

Маневренные характеристики на мелководье – Manoeuvring characteristics in
shallow water:

  1. Элементы циркуляции на мелководье – Turning circle in shallow water.
  2. Проседание – Squat.

Влияние ветра на управляемость судна – Manoeuvring characteristics in wind:

  1. Силы и моменты сил ветра – Winds forces and moments.
  2. Пределы управляемости судна – Course-keeping limitations.
  3. Дрейф судна без хода – Drifting under wind influence.

Маневренные характеристики на малых скоростях – Manoeuvring characteristics at low speed.

Дополнительная информация – Additional information.
