Особенности перевозки сжиженных газов и жидких химических грузов

Присоединяйтесь к нашему ТГ каналу!

Газовоз – высокоавто­матизированный танкер. Мор­ская перевозка сжиженных га­зов на танкерах-газовозах отно­сится к производствам с вред­ными условиями труда. Срок пребывания судна в рейсе ограничен: по истечению 3-3,5 месяцев непрерывной работы в море производится замена эки­пажей.

В нормальных условиях эксплуатации груз на борту герметизирован, исправность технологического обору­дования гарантирует невозможность образования опасных газовоздушных смесей при строгом соблюдении правил технической эксплуатации оборудования и техни­ки безопасности.

Предлагается к прочтению: Пожаробезопасность нефтеналивных танкеров

Транспортные характеристики сжиженных газов определяют тип грузовых емкостей и конструктивный тип газовозов. Существует различие между понятиями «грузовой танк» и «грузовая цистерна» по отношению к газовозам (рис. 1, 2). Критерием разделения является участие конструкций грузовой емкости в обеспечении общей и местной прочности корпуса судна.

Танкер-газовоз

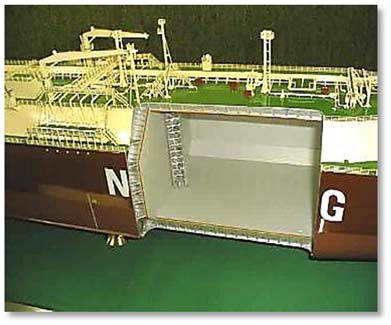

Рис. 1 Грузовое помещение танкера-газовоза в виде танка

Танк является частью корпуса, а его конструкции воспринимают напряжения в корпусе и участвуют в обеспечении прочности.

Цистерна танкера

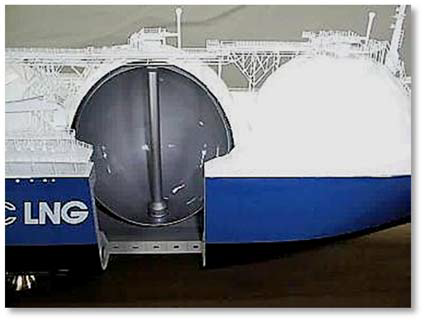

Рис. 2 Грузовое помещение танкера-газовоза в виде цистерны

Цистерна не является частью корпуса и поэтому не воспринимает напряжения и соответственно не участвует в обеспечении его прочности.

На современных газовозах применяют следующие четыре основных типа грузовых емкостей.

  1. Встроенные грузовые танки (рис. 3) – это грузовые емкости, которые являются частью корпуса судна и участвуют в обеспечении его общей и местной прочности. Танки предназначены для грузов, во время перевозки которых никакая часть корпуса не испытывает воздействия температур ниже -10 ºС.
  2. Мембранные грузовые емкости – это емкости, состоящие из тонкой оболочки, поддерживаемой через изоляционный материал прилегающими конструкциями суда. Мембрана компенсирует расширения и сжатия без нежелательных напряжений.
  3. Полумембранные грузовые емкости – это емкости, которые состоят из тонкой оболочки, которая частично поддерживается прилегающими конструкциями судна через изоляцию.
  4. Вкладные грузовые цистерны – это емкости способные воспринимать и выдерживать статические и динамические нагрузки от жидкого груза и собственного веса. Они опираются на внутренний набор корпуса и не имеют с ним жестких связей. Эти цистерны бывают цилиндрической, призматической, сферической формы (рис. 4, 5).

Танкеры, предназначенные для перевозки химических грузов наливом, конструируются со специальным оборудованием для выполнения этих задач.

Встроенные грузовые танки газовоза
Рис. 3 Схема газовоза со встроенными грузовыми танками

Судовые грузовые системы, насосы, танки и их арматура изготовляются из специальных сортов нержавеющей стали, или же их внутренние поверхности покрываются специальными кислостой­кими материалами.

Цилиндрические вкладные грузовые емкости

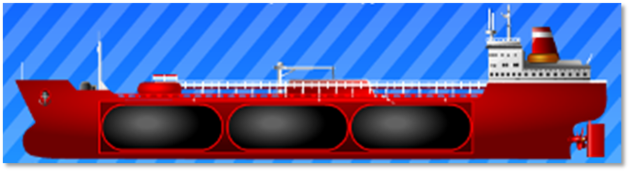

Рис. 4 Схема газовоза с цилиндрическими вкладными грузовыми емкостями

Для перевозки малых партий разной номенклатуры жидких хи­мических грузов некоторые типы танкеров-химовозов конструктивно имеют боль­шое количество грузовых помещений.

Схема танкера

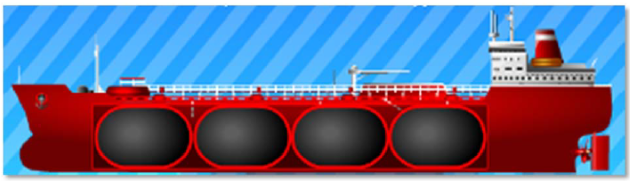

Рис. 5 Схема газовоза со сферическими вкладными грузовыми емкостями

Для сравнения: за счет высоких фрахтовых ставок себестоимость перевозки грузов на химовозах примерно в 5 раз выше, чем себестоимость перевозки грузов на обычных танкерах.

Автор статьи
Фото автора - Филатов
Владимир Филатов
Старший помощник капитана
