Средства улучшения маневренных характеристик судна

Винто-рулевой комплекс судов не обеспечивает их необходимую маневрен­ность при движении на малых скоростях. Поэтому на многих судах для улучшения маневренных характеристик используются средства активного управления, которые позволяют создавать силу тяги в направлениях, отличных от направления диаметральной плоскости судна. К ним относятся: активные рули, подруливающие устройства, поворотные винтовые колонки и раздельные поворотные насадки.

Активный руль – это руль с установленным на нем вспомогательным винтом, расположенным на задней кромке пера руля (рис. 1). В перо руля встроен электродвигатель, приводящий во вращение гребной винт, который для защиты от по­вреждений помещен в насадку. За счет поворота пера руля вместе с гребным вин­том на определенный угол возникает поперечный упор, обусловливающий поворот судна. Активный руль используется на малых скоростях до 5 узлов. При маневри­ровании на стесненных акваториях активный руль может использоваться в каче­стве основного движителя, что обеспечивает высокие маневренные качества судна. При больших скоростях винт активного руля отключается, и перекладка руля осу­ществляется в обычном режиме.

Раздельные поворотные насадки (рис. 2). Поворотная насадка – это сталь­ное кольцо, профиль которого представляет элемент крыла. Площадь входного отверстия насадки больше площади выходного. Гребной винт располагается в наибо­лее узком ее сечении. Поворотная насадка устанавливается на баллере и поворачивается до 40° на каждый борт, заменяя руль. Раздельные поворотные насадки уста­новлены на многих транспортных судах, главным образом речных и смешанного плавания, и обеспечивают их высокие маневренные характеристики.

Судовый руль
Рис. 1 Схема активного руля
Насадки судового руля
Рис. 2 Раздельные поворотные насадки

Подруливающие устройства (рис. 3). Необходимость создания эффектив­ных средств управления носовой оконечностью судна привела к оборудованию судов подруливающими устройствами. ПУ создают силу тяги в направлении, перпендикулярном диаметральной плоскости судна независимо от работы главных движителей и рулевого устройства. Подруливающими устройствами оборудовано большое количество судов самого разного назначения. В сочетании с винтом и ру­лем ПУ обеспечивает высокую маневренность судна, возможность разворота на месте при отсутствии хода, отход или подход к причалу практически лагом. Ис­пользование подруливающих устройств эффективно до скорости судна 4-5 узлов.

ПУ судна
Рис. 3 Подруливающие устройства

Общие сведения об AZIPOD

В последнее время получила распространение электродвижущаяся система AZIPOD (Azimuthing Electric Propulsion Drive), которая включает в себя дизель-генератор, электромотор и винт (рис. 4).

Комплекс AZIPOD

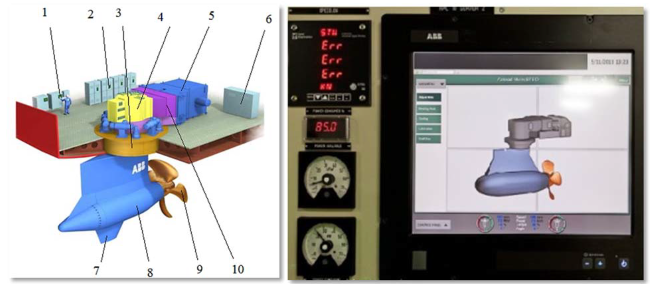

Рис. 4 Составные части комплекса «AZIPOD».
1 – панель управления; 2 – трансформаторы; 3 – рулевой модуль; 4 – блок контактных колец; 5 – установка охлаждения; 6 – распределительный щит; 7 – стабилизатор; 8 – движительный модуль с электродвигателем внутри; 9 – гребной винт; 10 – воздухопровод

AZIPOD (от англ. – azimuth (азимутальный) и pod (стручок) или азимуталь­ный электрический Погруженный гребной Двигатель (АЗИПОД)) является брен­дом шведско-швейцарской компании «ABB» (Asea Brown Boveri Ltd.) и представ­ляет собой размещенный в гондоле главный электрический движитель и рулевой механизм, приводящий в движение винт фиксированного шага с различными ско­ростными режимами.

Принцип действия движителя AZIPOD

Винто-рулевая колонка AZIPOD состоит из высокомоментного электродви­гателя, расположенного в отдельном корпусе – поде (рис. 5). Гребной винт уста­новлен непосредственно на валу электродвигателя, что позволило передавать вращающий момент с двигателя непосредственно на винт, минуя промежуточные ва­лы или редукторы. Электроэнергия для AZIPOD подается от судовой электростан­цииСудовые электростанции на буксирных судах с помощью гибких кабелей. Отказ от промежуточных элементов пропульсивной системы позволил исключить потери энергии, возникающие в них при переда­че энергии с вала двигателя на винт. Установка закреплена вне корпуса судна с по­мощью шарнирного механизма и может вращаться вокруг вертикальной оси на 360°, что позволяет получить лучшую маневренность судна как по курсу, так и по скорости по сравнению с обычными движительными установками. Система пово­рота – гидравлическая.

Рулевая колонка судна
Рис. 5 Винто-рулевая колонка AZIPOD

Модификации модулей «AZIPOD», их обозначения и установка на разных типах судов

Компанией АВВ создано несколько типов модулей AZIPOD, различающихся между собой по следующим признакам:

  • виду;
  • предполагаемой среде использования;
  • диаметру гребного двигателя;
  • длине гребного двигателя;
  • типу гребного двигателя.

Каждому модулю присваивается свой код, который несёт в себе вышеизложенную информацию. Код формируется по следующей схеме (рис. 6):

Код AZIPOD
Рис. 6 Схема формирования кода установки AZIPOD

Например, код модуля «AZIPOD® VI 1600 A» означает AZIPOD для использования во льдах с мощностью на валу в нижних пределах диапазона мощности (например, 5 МВт), построенный с асинхронным гребным двигателем.

Далее представлены примеры некоторых модулей AZIPOD и способы их установки на различных судах (рис. 7 – 11):

AZIPOD XO
Рис. 7 Модели AZIPOD®VO, AZIPOD®XO
Колонка AZIPOD CO
Рис. 8 Модель AZIPOD®CO
AZIPOD CZ

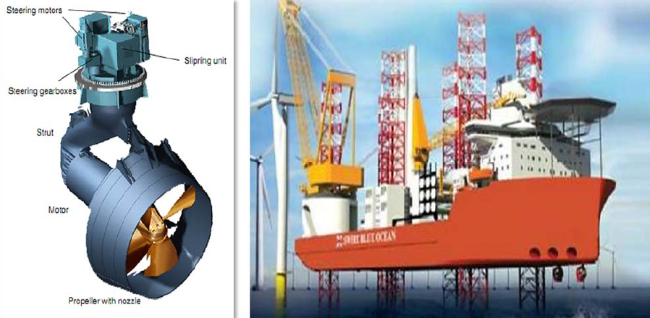

Рис. 9 Модель AZIPOD®CZ thruster
 AZIPOD Contra-rotating propeller
Рис. 10 Модель AZIPOD®XC CRP (Contra-rotating propeller)
Колонка AZIPOD VI
Рис. 11 Модель AZIPOD®VI (для использования в ледовых условиях)

Основные преимущества и недостатки комплексов AZIPOD

Основными преимуществами движителя AZIPOD являются:

  1. Сочетание в себе нескольких функций одновременно. Она одновременно явля­ется двигателем, движителем и средством управляемости судна.
  2. Повышенная маневренность в тяжелых ледовых условиях. Возможность по­ворота на 360° обеспечивает полный крутящий момент и тягу в любом направлении, полный крутящий момент доступен даже при остановке гребно­го винта и при реверсировании.
  3. Прочная механическая конструкция. Один короткий вал и отсутствие кониче­ских зубчатых передач означает, что максимальный крутящий момент элек­трического двигателя может быть полностью использован без механических ограничений.
  4. Прочность и жесткость. Корпус AZIPOD с рамной конструкцией и короткий жесткий валопровод выдерживают резкие изменения тяги и высокие ударные нагрузки во время дробления льда.
  5. Свобода при проектировании судов. AZIPOD обеспечивает высокую проект­ную гибкость и возможность разработки судов с отличными эксплуатацион­ными характеристиками как для операции во льдах так и на открытой воде.
  6. Экономия топлива на 15 %.
  7. Возможность судна двигаться во льдах кормой вперед. При этом движении происходит существенное снижении требуемой мощности. Обычно танкер, требующий мощность 10 МВт при движении в открытой воде будет требовать установленной мощности в 20 МВт для движения во льдах носом вперед. Ес­ли же его конструкция будет предусматривать движение во льдах кормой впе­ред, требуемая мощность будет снижена до 12 МВт.
  8. Простота силовой передачи. В то время как механические движители имеют сложную трансмиссию с зубчатыми колесами и валами, AZIPOD имеет только электрические кабели между источником электрического питания и электро­двигателем. Это позволяет построить крайне прочное гребное устройство, объединяющее в себе простоту, прочность и надежность для наиболее слож­ных ледовых условий и судов любого ледового класса.
  9. Экономность. Эта установка не только оптимально размещает весь винто­рулевой комплекс в подводной части судна, но и значительно упрощает ком­поновку машинного отделения обслуживающими системами и механизмами. Исходя из этого, удалось сократить размеры машинного отделения, стоимость постройки, а также упростить ряд технологических операций.
  10. Соответствие требованиям. Новая компактная установка AZIPOD спроек­тирована так, чтобы удовлетворить все предъявляемые требования по обеспе­чению маневренности с возможностью работы в диапазоне мощностей от 400 кВт до 5 МВт. При этом выдерживаются требования экономической целесо­образности применения на небольших типах судов.
  11. Плавное изменение скорости. Применение частотного преобразователя энер­гии позволяет плавно изменять скорость, а также обеспечивать контроль кру­тящего момента.
  12. Небольшой диаметр винта. Удалось уменьшить внешний диаметр гребного винта, сохранив все его гидродинамические характеристики.
  13. Высокая пропульсивная эффективность. Работа всех устройств и механизмов имеет низкую шумность и вибрацию.
  14. Модернизация конструкции. Усовершенствование конструкции электродвига­теля позволило значительно сократить потери мощности, а также эффективно применить систему охлаждения. Наиболее оптимальным стало использование воды в качестве охлаждающей среды.
  15. Система контроля. Она позволяет постоянно контролировать скорость двига­теля, держа угол атаки винта в заданном режиме работы, и не превышать пре­дельно допустимых значений. Частота вращения винта может изменяться пу­тем регулировки уровня тока, подаваемого на электродвигатель. Сам электро­привод низковольтный, рассчитан на напряжение 690 В.

Основными недостатками комплекса AZIPOD являются высокая стоимость установки и трудность ремонта в рейсе.

Система управления AZIPOD

Установки AZIPOD применяются на контейнеровозахСпециализированные суда для перевозки сухих грузов, балкерах, пассажир­ских судах и т. д. В подавляющем большинстве это достаточно крупные суда. Немаловажным фактором является большая возможность использовать пропульсивные установки AZIPOD для ледоколов и судов ледового плавания.

Один из примеров использования AZIPOD – танкер двойного действия (рис. 12), который на открытой воде двигается как обычное судно, а во льдах двигается кормой вперёд как ледокол, для чего кормовая часть такого судна оснащена ледо­вым подкреплением для ломки льда.

Современные суда ледового плавания, как правило, имеют навигационный мостик закрытого типа во всю ширину судна. Две консоли управления модулями AZIPOD расположены в центре мостика (в передней части для управления судном при движении вперёд и в задней части при движении кормой вперёд) и по одной на каждом их крыльев (рис. 13). Консоли, установленные на крыльях мостика, поз­воляют капитану одновременно управлять модулями и контролировать окружаю­щую обстановку у борта судна, например, во время таких сложных операций как швартовка к причалу, подход к которому затруднён из-за льда. Консоль управле­ния, как правило, оборудована монитором рабочей станции, средствами связиМорская сигнализация и связь, те­леграфом и джойстиками ручного управления движителями AZIPOD (рис. 14).

Танкер

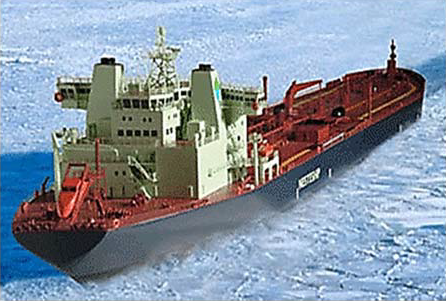

Рис. 12 Танкер двойного действия
Мостик судна

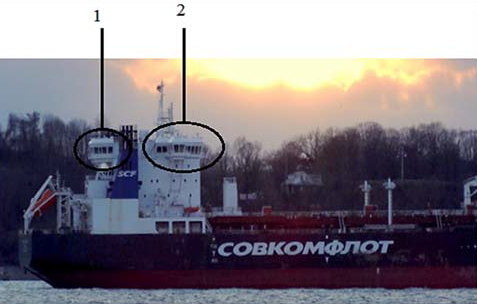

Рис. 13 Навигационный мостик судна двойного назначения.
1 – кормовая и 2 – носовая часть мостика

С помощью джойстиков (рис. 15) капитан может изменить скорость судна, увеличив или уменьшив количество оборотов движителей маленькой рукояткой (телеграфом), и установить необходимый угол поворота движительных модулей для изменения направления тяги винтов, повернув джойстик вокруг своей оси. Положение модулей также контролируется на специальных индикаторах возле джойстиков.

Консоль управления AZIPOD
Рис. 14 Консоль управления движительными установками AZIPOD
Управление движителями AZIPOD
Рис. 15 Джойстики ручного управления движителями AZIPOD
