Аварийное радиооборудование для спутниковой связи морских судов

Присоединяйтесь к нашему ТГ каналу!

Современные морские суда обеспечены разнообразным радиооборудованием, играющим ключевую роль в обеспечении безопасности и связи в морском пространстве. Однако в условиях аварийных ситуаций, когда каждая секунда имеет значение, специализированное аварийное радиооборудование для спутниковой связи выступает в роли надежного спасательного круга, обеспечивая эффективную связь и координацию действий на море.

Этот важный компонент обеспечения безопасности судов является неотъемлемым элементом современного морского оборудования, способствуя эффективному реагированию на чрезвычайные ситуации и спасению экипажей судов в случае необходимости. В данной статье рассмотрим ключевые аспекты аварийного радиооборудования для спутниковой связи морских судов, его функциональные возможности и важность в поддержании безопасности и координации действий на открытом море.

Спутниковая система КОСПАС-SARSAT

Международная спутниковая система КОСПАС-SARSAT предназначена для обнаружения и определения местоположения судов, самолетов, других объектов, потерпевших аварию.

Система КОСПАС-SARSAT состоит из следующих основных комплексов:

Система осуществляет постоянный радиоконтроль на частоте 406,0 МГц, на которой передаются сигналы аварийных радиобуев.

SARSAT

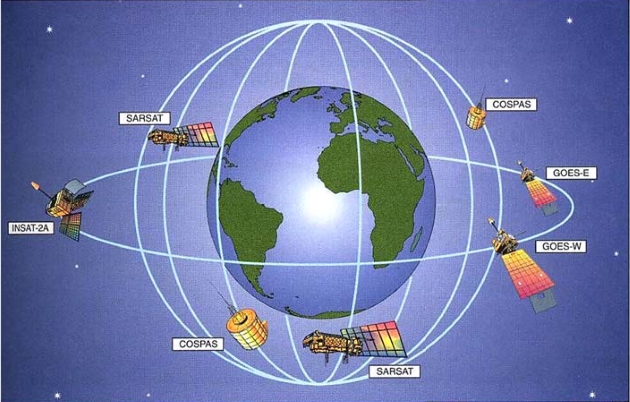

Рис. 1 Система КОСПАС−SARSAT

Координаты излучающих АРБ определяются автоматически с точностью не хуже 5 км.

Аварийные радиобуи системы КОСПАС-SARSAT

  1. АРБ устанавливается на открытой палубе и должен ав­томатически включаться после свободного всплытия. При погружении на глубину около 4 метров специальное устройство, управляемое гидростатом, освобождает буй.
  2. АРБ имеет ручное включение. При этом может быть предусмотрено дистанционное включение с ходового мостика, когда АРБ установлен в устройстве, обеспечи­вающем его свободное всплытие.
  3. АРБ снабжен плавучим линем, пригодным для исполь­зования в качестве буксира, и лампочкой, автоматически включающейся в темное время суток.
  4. АРБ выдерживает сбрасывание в воду без повреждений с высоты 20 метров.
  5. Источник питания имеет емкость для обеспечения работы АРБ в течение, по крайней мере, 48 часов.
  6. На наружной стороне корпуса АРБ указывается краткая инструкция по экс­плуатации и дата истечения срока службы батареи.
  7. АРБ имеет функции проверки работоспособности.
  8. АРБ устойчив к воздействию морской воды и нефти.
  9. АРБ легко приводиться в действие неподготовленным персоналом.
  10. АРБ оборудован соответствующими средствами защиты от несанкциониро­ванного включения.

Работоспособность АРБ должна проверяться, по крайней мере, каждые три месяца, но не чаще одного раза в месяц.

КОСПАС-SARSAT

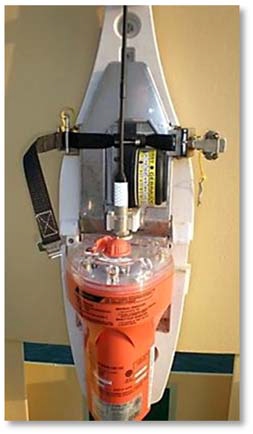

Аварийные радиобуи КОСПАС-SARSAT

Для этого:

Примечание: Если в течение установленного времени стробовая лампа не начнет мигать – буй неисправен. Результаты проверки обязательно записать в радиожурнал.

При случайном включении АРБ выполнить следующую процедуру:

Носимая УКВ радиостанция

Носимая УКВ радиостанция двусторонней связи является оборудованием спасательных средств и обеспечивает связь на месте бедствия между плавучими спасательными средствами и судами-спасателями. Она может быть использо­вана и для работы на борту судна на соответ­ствующих частотах.

Радиостанции устанавливаются в таком месте, откуда они могут быть быстро перенесены в спасательную шлюпку или плот. В судовом расписании по тревогам должен указываться ответственный за вынос УКВ станций к спасательным средствам.

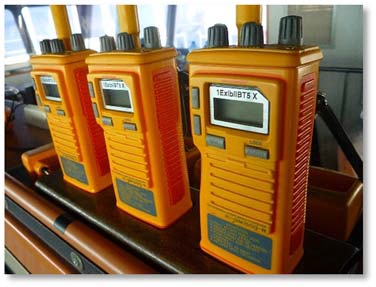

УКВ радиостанция
Индивидуальная УКВ радиостанция

Батарея должна иметь достаточную мощность для обеспечения работы в те­чение 8 часов при повышенной номинальной мощности и 48 часов работы в ре­жиме приема. В качестве источника может использоваться неперезаряжаемая ба­тарея, имеющая срок хранения не менее двух лет, или аккумулятор.

Радиолокационный маяк-ответчик (SART-AIS)

Радиолокационный маяк-ответчик является основным средством обнаружения местоположения спасательных средств непосредственно в районе бедствия. На судне должно быть не менее двух SARTАвтосчислители и системы автоматической регистрации, обычно расположенных на ходовом мостике.

При покидании судна SART устанавливается в шлюпке или плоту в специальном креплении, после чего включается и находится в режиме ожидания. При облучении приемника SART импульсом радиолокационной станции спасательного судна, он начи­нает излучать ответный сигнал, сигнализируя об этом подачей звукового и светового сигнала.

SART-AIS

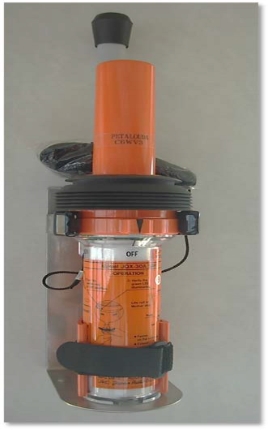

Радиолокационный маяк-ответчик

Сигнал SART на экране радара поискового судна индицируется серией точек (12 или 20), распо­ложенных на равном расстоянии друг от друга, а также отображается на электронной карте. Дальность обнаружения SART судовой РЛС не ме­нее 5 миль; РЛС воздушного судна, находящегося на высоте 1 км – 30 миль.

Предлагается к прочтению: Международная спутниковая система INMARSAT

SART выдерживает сбрасывание в воду с вы­соты 20 метров, водонепроницаем на глубине до 10 метров. Емкость батареи рассчитана для работы в режиме ожидания – 96 часов, в режиме излучения – 8 часов. Легко приводится в действие неподготов­ленным персоналом.
