Международная спутниковая система INMARSAT

Присоединяйтесь к нашему ТГ каналу!

Это выдающийся международный проект, направленный на обеспечение надежной связи в любой точке планеты. INMARSAT представляет собой глобальную систему спутниковой связи, созданную для обеспечения передачи данных, голосовой связи, интернета и других коммуникаций в отдаленных и труднодоступных регионах мира.

СодержаниеСвернуть

Эта инновационная технология имеет значительное значение для различных секторов, включая морскую и авиационную индустрии, спасательные операции, коммерцию и чрезвычайные ситуации, обеспечивая непрерывную связь и безопасность в мире.

Координаты спутников
Atlantic Ocean Region – ЕAOR-E14.5 W871 – Tel581 – Tlx
Pacific Ocean RegionPOR178 E872582
Indian Ocean RegionIOR64.5 E873583
Atlantic Ocean Region – WAOR-W54 W874584



INMARSAT включает в себя три составляющие:

  1. Космический сегмент представляет из себя 4 спутника-ретранслятора, находящихся на геостационарных орбитах над экватором на высоте 36 000 км, имеющих точные географические координаты относительно Земли (долготы). Спутники INMARSAT охватывают практически всю земную поверхность за исключением небольших приполярных областей за пределами 70-х параллелей (рис. 1).
  2. Береговые земные станции (БЗС или Land Earth Stations – LES) имеют трехзначный цифровой идентификатор и принадлежат государству, на территории которого установлены.
  3. К подвижным станциям (mobile) относятся судовые земные станции СЗС (SES – Ship Earth Stations) различных классов и стандартов INMARSAT.

Каждая СЗС имеет свой идентификационный номер, состоящий из 9 цифр, где 1 цифра – опознаватель стандарта INMARSAT, следующие 3 цифры – код стра­ны, которой принадлежит СЗС, (Maritime Identification Digits – MID), остальные пять цифр – номер, присвоенный данной СЗС.

Процедура связи при бедствии

INMARSAT используется для обеспечения связи во время бедствий и ава­рий. Осуществить передачу сообщения о бедствии можно двумя способами: с ука­занием и без указания кода береговой станции.

INMARSAT

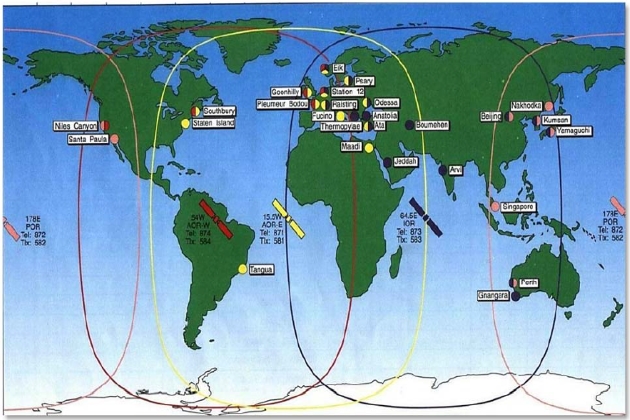

Рис. 1 Международная система INMARSAT

В режиме телефонии:

В режиме телекса:

Возможны три способа передачи сигнала бедствия:

  1. Использование дистанционной кнопки подачи бедствия.
  2. Стандартная процедура передачи сообщения о бедствии.
  3. Передача подробного сообщения о бедствии.

Первый способ используется тогда, когда время не позволяет ввести информацию. В этом случае следует (рис. 2):

При использовании этого способа будут переданы только ваши координаты и номер Вашей СЗС INMARSAT–С.

Приемопередатчик

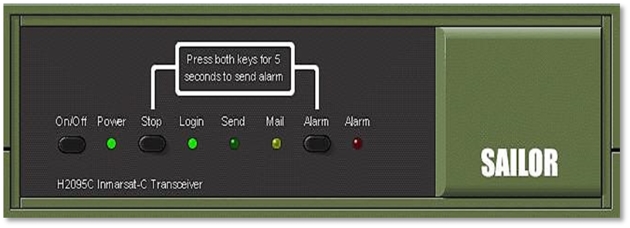

Рис. 2 Приемопередатчик INMARSAT-C

Второй способ предпочтителен, если имеется время для ввода информа­ции. В этом случае следует выбрать функцию «Distress» в строке главного меню, после чего (рис. 3):

  1. Unspecified – необозначенное;
  2. Listing – опрокидывание;
  3. Fire/explos – взрыв/пожар;
  4. Sinking – затопление;
  5. Flooding – затопление;
  6. Disabled and adrift – потеря управления и дрейф;
  7. Collision – столкновение;
  8. Abandoning ship – покидание судна;
  9. Grounding – посадка на мель;
  10. Assistance required –требуется помощь.

Если в течение 5 минут подтверждения от БЗС и СКЦ не поступило, повторить передачу сигнала бедствия.

Бедствие судна

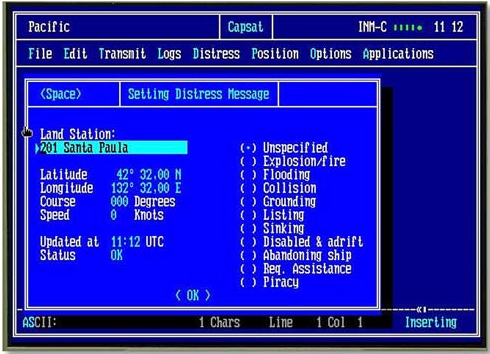

Рис. 3 Передача сообщения о бедствии вторым способом

Третий способ, при котором передача подробного сообщения о бедствии осуществляется следующим образом (рис. 4):

Если в течение 5-ти минут подтверждения от БЗС и СКЦ не поступило, по­вторить передачу сообщения бедствия.

Сообщение о бедствии

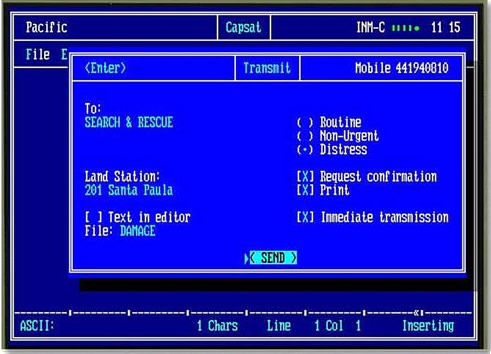

Рис. 4 Передача сообщения о бедствии третьим способом

РЕТРАНСЛЯЦИЯ сообщения о бедствии или Радиосвязь на морских судахОТМЕНА ЛОЖНОГО ВЫЗО­ВА БЕДСТВИЯ делается так же, как передача сообщения о бедствии (третий спо­соб), только текст сообщения составляется в соответствии с установленным форма­том.

Передача сообщения с приоритетом СРОЧНОСТИ или БЕЗОПАСНОСТИ

В системе INMARSAT можно получить медицинскую консультацию, медицинскую и морскую помощь, используя установленные процедуры вызовов с приоритетами СРОЧНОСТИ или БЕЗОПАСНОСТИ (рис. 5). Для данных вызовов сначала необходимо установить связь с БЗС: набрать, например, 01# в телефонии или /01+ в телексе. Получив ответ от БЗС, набрать соответствующий код (например, 32# – TLF или 32+ – TLX, нажать <ENTER>). После соединения с СКЦ или госпиталем (получите автоответ госпиталя или СКЦ) передать подготовленное сообщение.

Коды INMARSAT

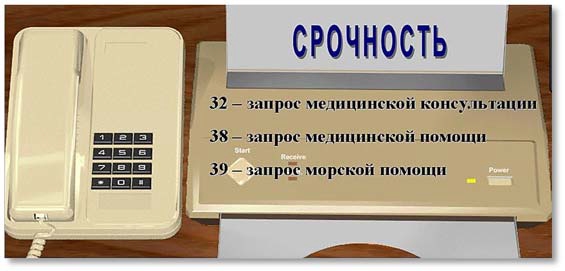

Рис. 5 Специальные коды доступа

МЕДИЦИНСКАЯ КОНСУЛЬТАЦИЯ. После соединения с БЗС следует набрать на телефонном аппарате или на клавиатуре (в режиме телекса) двузначный цифровой код 32. Некоторые БЗС ав­томатически соединяют СЗС с госпиталем для оперативного полу­чения консультации. Передаваемое с судна сообщение должно иметь следующий формат:

Для описания состояния больного рекомендуется использовать специальную справочную медицинскую литературу или МСС-65, раздел 3.

МЕДИЦИНСКАЯ ПОМОЩЬ. Данная помощь используется только в случае необходимости эвакуации больногоСредства и способы эвакуации больных и пострадавших с судна. После установления связи с БЗС сле­дует набрать двузначный цифровой код 38. БЗС соединяет с ближайшим СКЦ для немедленного взаимодействия. Передаваемая информация аналогична при исполь­зовании кода 32.

МОРСКАЯ ПОМОЩЬ. После установления связи с БЗС следует набрать двузначный цифровой код 39. БЗС автоматически соединяют с ближайшим СКЦ для немедленного взаимодействия. Код 39 следует использовать только тогда, ко­гда требуется немедленная помощь в случаях:

Сообщение должно содержать следующую информацию;

Процедура установления связи с абонентом

Для установления связи в режиме телефонии с береговым абонентом судо­вой оператор должен (рис. 6):

  1. Снять телефонную трубку. Набрать код конкретной БЗС, закончив его нажа­тием клавиши <#>. Примерно через 12 с в телефонной трубке будет слышен тональный сигнал готовности, означающий установление канала связи меж­ду БЗС и СЗС. Если в течение этого времени сигнал готовности не будет принят, повторить процедуру вызова снова.
  2. И только после соединения с БЗС набрать:

Например:

0074232517697#,

где:

Следует помнить, что после соединения с БЗС станция выделяет примерно 15 секунд для набора номера абонента, в противном случае произойдет автома­тическое разъединение с БЗС. В этом случае следует положить трубку на место и повторить всю операцию сначала.

Коды для морской связи

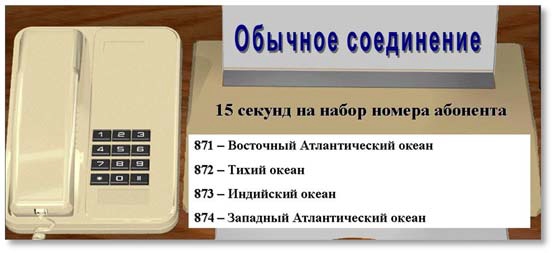

Рис. 6 Телефонные коды океанских районов

В том случае, если попытки автоматического установления соединения не­удачны, можно заказать телефонный разговор через оператора береговой станции.

Предлагается к прочтению: Морская сигнализация и связь

В случае телефонной связи «судно-судно» только после установления связи с БЗС набрать, например: 008722731234#:
