Судовые спасательные средства индивидуального пользования

Спасательными средствами называет­ся комплекс устройств, механизмов и кон­струкций, необходимых для тренировок и для спасения экипажа и пассажиров в случае гибели судна.

Требования, определяющие судовые спасательные устройстваСпасательные и другие устройства буксирных судов указаны в следу­ющих документах:

• Международная конвенция по охране человеческой жизни на море 1974 года (СОЛАС-74), глава III “Спасательные средства и устройства”;
• Международный кодекс по спасательным средствам (Кодекс LSA);
• Правила по оборудованию морских судов Российского морского регистра судоходства, часть II “Спасательные средства”.

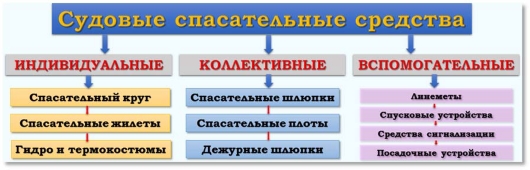

Предлагаемая классификация делит Коллективные спасательные средства на морских судахспасательные средства на:

• индивидуаль­ные,
• коллективные,
• вспомогательные (рис.1).

Индивидуальные спасательные средства — это средства, рассчитанные на использование одним человеком.

В эту группу входят как персональные (спаса­тельные жилеты и гидрокостюмы), так и средства, которые могут быть использова­ны любым человеком по мере необходимости (спасательные круги, защитные ко­стюмы и теплозащитные средства).

Индивидуальные спасательные средства

Спасательные круги

Спасательный круг – это плавучий круг эллиптической формы в сечении с прикрепленным к нему в четырех точках спасательным леером (рис. 2).

Спасательный круг должен:

• иметь спасательный леер, проходящий по наружному периметру круга;
• иметь нашитые полосы из световозвращающего материала;
• иметь массу не менее 2,5 кг.

Не менее одного круга с каждого борта должны иметь спасательные лини длиной не менее 30 м.

50 % спасательных кругов, но не менее шести, должны быть снабжены само­зажигающимися огнями с источником электроэнергии, обеспечивающим горение не менее 2 часов. Огонь белого цвета должен гореть непрерывно или быть про­блесковым с частотой не менее 50 и не более 70 проблесков в минуту.

Предлагается к прочтению: Положение о порядке расследования аварий или инцидентов на море

Не менее двух кругов, из числа оборудованных самозажигающимися огнями, должны быть снабжены автоматически действующими дымовыми шашками с продолжительно­стью действия не менее 15 минут и иметь возможность быстро сбрасываться с хо­дового мостика. Эти круги не должны иметь спасательных линей. Дымовые шашки дают дым оранжевого цвета, хорошо видимый днем и отличимый от других воз­можных источников дыма (рис. 3).

Обычно самозажигающиеся огонь и шашку совмещают в одном корпусе. Такая комплектация спасательных кругов делается для того, чтобы иметь возможность оказать помощь человеку, находящемуся в во­де, при различных обстоятельствах:

• если человек упал за борт с судна стоящего на якоре, то наиболее рациональ­ным является подача круга со спасательным линем, что не позволит течению относить человека от судна во время проведения спасательной операции;
• если человек упал за борт движущегося судна, то подавать ему круг с линем бессмысленно – круг уйдет вместе с судном. В этом случае должен быть сбро­шен круг со средствами подачи сигнала:
  • днем – с самозажигающейся дымовой шашкой;
  • ночью – с самозажигающимся огнем.

Круги распределяются таким образом, чтобы быть легкодоступными на обо­их бортах судна и по возможности на всех простирающихся до борта открытых па­лубах. По меньшей мере, один спасательный круг должен размещаться вблизи кормы судна.

Храниться круги должны таким образом, чтобы их можно было быстро сбро­сить, и не должны крепиться наглухо каким-либо образом. На каждом спасатель­ном круге должны быть нанесены печатными буквами латинского алфавита название судна и порт приписки.

Спасательные жилеты

Спасательный жилет – это средство для поддержания человека на поверх­ности воды. На суда должны поставляться спасательные жилеты трех размеров в соответствии с табл. 1. Каждый член экипажа и пассажир должен быть обеспе­чен индивидуальным жилетом. Спасательные жилеты маркируются либо весом, либо высотой, или весом и высотой вместе. В дополнение к этому должно быть предусмотрено определенное количество спасательных жилетов, пригодных для детей, равное по меньшей мере 10 % числа находящихся на борту пассажиров, или такое большое количество, которое может потребоваться для того, чтобы на каждо­го ребенка приходилось по одному спасательному жилету.


Если спасательный жилет предназначен для взрослого человека весом более 140 кг и имеющего обхват груди более 1 750 мм, то должно быть предусмотрено подходящее приспособление, позволяющее прикрепить жилет к такому лицу. При перевозке младенца на борту судна должен быть предусмотрен специальный жилет для младенцев.

Должно быть достаточное количество спасательных жилетов для вахтенного персонала, а также для использо­вания в удаленных местах расположения спасательных шлюпок и плотов. Спасательные жилеты, предусмотрен­ные для вахтенных, должны храниться на мостике, в посту управления двигателем и в любом другом посту, где несется вахта.

Спасательные жилеты конструктивно могут быть надувными или с “жесткими” элементами, обеспечиваю­щими плавучесть.

Конструкция спасательного жилета должна обеспечивать:

• всплытие человека, находящегося в бессознательном состоянии, и его перево­рот лицом вверх не более чем за 5 секунд;
• поддержание человека в таком положении, чтобы тело было отклонено назад не менее чем на 20°, а рот находился на высоте не менее 12 см над водой;
• при прыжке в воду с высоты 4,5 метра жилет не должен причинять поврежде­ний.

Надувные спасательные жилеты имеют не менее двух независимых камер, обладающих такой плавучестью и устройством, чтобы в случае повреждения лю­бой из них жилет отвечал выше перечисленным требованиям.

Система надувания позволяет надувать жилет как автоматически, так и вручную от газового баллона. Кроме того, она предусматривает возможность под­качки жилета ртом.

Прыжок в воду в жилете делается ногами вперед. При этом жилет должен быть хорошо зафиксирован (не болтаться).

Жилет с жесткими элементами плавучести при входе в воду имеет большое сопротивление, поэтому для дополнительной фиксации вертикального смещения следует взяться руками за нагрудные элементы плавучести (рис. 4).

Прыгать в воду в надетом жилете с жесткими элементами плавучести с высо­ты более 4,5 метров не рекомендуется. Однако, если неизбежно приходится пры­гать с большей высоты, то следует намотать конец лямок для крепления на руку, а жилет взять в руку. В этом случае жилет при входе в воду будет вырван из руки, но удержан за лямки. Каждый спасательный жилет должен быть снабжен белым сигнальным огнем и свистком (рис. 5).

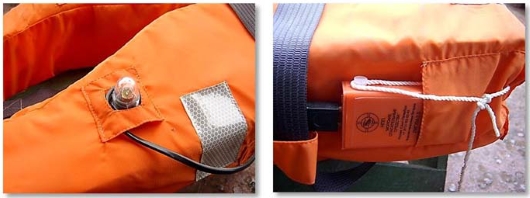

Батарейка сигнального огня начинает работать после ее заполнения морской водой. Остановить начавшуюся электрохимическую реакцию после попадания в корпус воды невозможно, поэтому для предотвращения преждевременного исполь­зования ресурса, отверстие для впуска воды закрыто пробкой. Пробка выдергивает­ся только вручную, и это следует делать только с наступлением темноты.

Гидрокостюмы и защитные костюмы

Гидротермокостюм – костюм из водонепроницаемого материала для предохранения человека от переохлаждения в холодной воде (рис. 6). Для каждого находящегося на борту человека должен быть предусмотрен гидротермокостюм. Также гидрокостюмы должны находиться в удаленных местах расположения плотов, количество их определяется Администрацией флага судна, но рекоменду­ется иметь равное вместимости плота, но не менее двух.

Гидрокостюмы должны удовлетворять следующим требованиям:

• любой член экипажа мог само­стоятельно надеть костюм в течение не более 2 минут вместе с одеждой и спасательным жилетом;
• температура тела человека не должна понижаться более чем на 2 °С в течение 6 часов при температуре воды 0-2 °С;
• не поддерживал горения и не плавился, если был охвачен открытым пламенем;
• обладал прочностью, обеспечивающей прыжок с высоты 4,5 метра;
• обеспечивал свободу перемещения при спуске спасательных средств, при подъеме по вертикальному трапу на высоту до 5-ти метров, а также чтобы человек в гидрокостюме мог проплыть небольшое расстояние и забраться в шлюпку или плот.

В маркировке гидрокостюма указывается гарантированное время теплозащиты.

Теплозащитное средство − изготавливают из водонепроницаемого материала с низкой теплопроводностью в виде костюмов или мешков, предназначено для восстановления температуры тела человека, побывавшего в холодной воде. В снабжение каждой Коллективные спасательные средства на морских судахспасательной шлюпки и плота должны входить теплозащитные средства в количестве 10 % от вместимости людей, но не менее двух.

Читайте также: Нелегальные пассажиры на судне

Теплозащитное средство должно обеспечивать условие, чтобы температура тела человека не падала более чем на 1,5 °С после первого получасового пребывания в воде с температурой 5 °С при отсутствии волнения.

Автор статьи

Владимир Филатов

Старший помощник капитана
