Влияние винто-рулевой группы на маневренные характеристики судна

Винто-рулевая группа (или система управления судном) играет важную роль в маневренных характеристиках судна. Она включает в себя руль и все компоненты, необходимые для передачи управляющих воздействий от рулевого колеса или другого устройства управления к рулю.

Рулевое устройство

Рулевое устройство служит для изменения направления движения судна или удерживать его на заданном курсе. В последнем случае задачей рулевого устрой­ства является противодействие внешним силам, таким как ветер или течение, кото­рые могут привести к отклонению судна от заданного курса.

Рулевые устройства известны с момента возникновения первых плавучих средств. В древности рулевые устройства представляли собой большие распашные весла, укреп­ленные на корме, на одном борту или на обоих бортах судна. Во времена средневековья их стали заменять шарнирным рулем, который помещался на ахтерштевне в диаметраль­ной плоскости судна. В таком виде он и сохранился до наших дней.

Рулевое устройство состоит из:

• руля;
• баллера;
• рулевого привода;
• рулевой передачи;
• рулевой машины и поста управления (рис. 1).

Рулевое устройство должно иметь два привода: главный и вспомогательный.

Главный рулевой привод – это механизмы, исполнительные приводы перекладки руля, силовые агрегаты рулевого привода, а также вспомогательное оборудование и средства приложения крутящего момента к баллеру (например, румпель или сектор), необходимые для перекладки руля с целью управления судном в нормальных условиях эксплуатации.

Предлагается к прочтению: Влияние различных факторов на поворотливость судна

Вспомогательный рулевой привод – это оборудование необходимое для управления судном в случае выхода из строя главного рулевого привода, за исклю­чением румпеля, сектора или других элементов, предназначенных для той же цели.

Главный рулевой привод должен обеспечивать перекладку руля с 35° одного борта на 35° другого борта при максимальной эксплуатационной осадке и скорости переднего хода судна не более чем за 28 секунд.

Вспомогательный рулевой привод должен обеспечивать перекладку руля с 15° одного борта на 15° другого борта не более чем за 60 секунд при максимальной эксплуатационной осадке судна и скорости, равной половине его максимальной эксплуатационной скорости переднего хода.

Управление вспомогательным рулевым приводом должно быть предусмот­рено из румпельного отделения. Переход с главного на вспомогательный привод должен выполняться за время, не превышающее 2 минуты.

Руль – основная часть рулевого устройства. Он располагается в кормовой ча­сти и действует только на ходу судна. Основной элемент руля – перо, которое по форме может быть плоским (пластинчатым) или обтекаемым (профилированным).

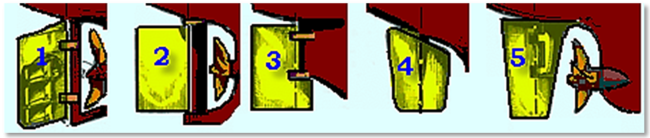

По положению пера руля относительно оси вращения баллера различают (рис. 3):

• обыкновенный руль – плоскость пера руля расположена за осью вращения;
• полубалансирный руль – только большая часть пера руля находится позади оси вращения, за счет чего возникает уменьшенный момент вращения при перекладке руля;
• балансирный руль – перо руля так расположено по обеим сторонам оси вра­щения, что при перекладке руля не возникают какие-либо значительные мо­менты.

В зависимости от принципа действия различают пассивные и активные рули. Пассивными называются рулевые устройства, позволяющие производить поворот судна только во время хода, точнее сказать, во время движения воды относительно корпуса судна.

Перед каждым выходом в море рулевое устройство готовят к работе: тщательно осматривают все детали, устраняют обнаруженные неисправности, трущиеся части очищают от старой смазки и смазывают вновь. Затем под руководством вахтенного помощника капитана проверяют исправность рулевого устройства в действии путем пробной перекладки руля. Перед перекладкой надо убедиться, что под кормой чисто и никакие плавсредства и посторонние предметы не мешают по­вороту пера руля. Одновременно проверяют легкость вращения руля и отсутствие даже незначительных заеданий. Во всех положениях пера руля сличается соответ­ствие показаний рулевых указателей и время, затрачиваемое на перекладку.

Читайте также: Информация о маневренных характеристиках судна

Румпельное отделение всегда должно быть на замке. Ключи от него хранятся в штурманской рубке и в машинном отделении на специально отведенных постоянных местах, аварийный ключ – у входа в румпельное отделение в запертом шкафчике с застекленной дверцей. Между ходовым мостиком и румпельным отде­лением должны быть установлены две независимо действующие линии связи.

По прибытии в порт и по окончании швартовки руль ставят в прямое поло­жение, выключают энергию на рулевой двигатель, осматривают рулевой привод и если все найдено в должном порядке, закрывают румпельное отделение.

Автор статьи

Владимир Филатов

Старший помощник капитана
