Методические указания по основам теории судна

Практическая работа № 11

Тема: Ознакомление со шкалой осадки оконечностей судна вследствие приема 100 тонн груза. Определение осадок носом и кормой судна после приема (снятия) груза.

Цель работы: Научиться работать с разными типами шкал изменений осадок оконечностей судна вследствие приема 100 тонн груза.

Задание:

  • Определить изменение осадки судна носом и кормой при приеме (снятии) груза с помощью разного типа шкал изменений осадки оконечностей судна вследствие приема 100 тонн груза;
  • Определить дифферент судна на основании полученных осадок.

Варианты заданий на практическую работу № 11

Задача № 1

Определить изменение осадок носом и кормой и дифферент судна при приеме (снятии) груза по шкале изменения осадок оконечностей судна при приеме груза 100 тонн груза (первый тип):

Практическая работа № 11 Задача № 1
1. ТН = 4,6 М
ТК = 5,7 М
ТРЮМ №1
Р = 350 Т
(ПРИНЯТ)
ТАНК №3
Р = 150 Т
(СНЯТ)
2. ТН = 5,3 М
ТК = 6,2 М
ТРЮМ №3
Р = 300 Т
(ПРИНЯТ)
ТАНК №2
Р = 250 Т
(СНЯТ)
3. ТН = 6,2 М
ТК = 7,1 М
ТРЮМ №4
Р = 420 Т
(ПРИНЯТ)
ТАНК №1
Р = 350 Т
(СНЯТ)
4. ТН = 4,2 М
ТК = 5,3 М
ТРЮМ №1
Р = 250 Т
(СНЯТ)
ТАНК №4
Р = 300 Т
(ПРИНЯТ)
5. ТН = 5,5 М
ТК = 6,6 М
ТРЮМ №4
Р = 260 Т
(СНЯТ)
ТАНК №1
Р = 220 Т
(ПРИНЯТ)
6. ТН = 3,5 М
ТК = 4,7 М
ТРЮМ №3
Р = 540 Т
(ПРИНЯТ)
ТАНК №3
Р = 480 Т
(СНЯТ)
7. ТН = 4,5 М
ТК = 5,5 М
ТРЮМ №2
Р = 430 Т
(ПРИНЯТ)
ТАНК №4
Р = 390 Т
(СНЯТ)
8. ТН = 6,5 М
ТК = 7,4 М
ФОРПИК
Р = 180 Т
(СНЯТ)
ТАНК №5
Р = 200 Т
(ПРИНЯТ)
9. ТН = 4,0 М
ТК = 5,2 М
АХТЕРПИК
Р = 330 Т
(ПРИНЯТ)
ТАНК №1
Р = 310 Т
(СНЯТ)
10. ТН = 3,8 М
ТК = 4,9 М
ТРЮМ №3
Р = 440 Т
(ПРИНЯТ)
ТАНК №2
Р = 390 Т
(СНЯТ)
11. ТН = 4,7 М
ТК = 5,8 М
ТРЮМ №1
Р = 510 Т
(ПРИНЯТ)
ТАНК №5
Р = 470 Т
(СНЯТ)
12. ТН = 5,1 М
ТК = 6,2 М
ТРЮМ №4
Р = 220 Т
(СНЯТ)
ФОРПИК
Р = 240 Т
(СНЯТ)
13. ТН = 6,6 М
ТК = 4,9 М
ФОРПИК
Р = 270 Т
(ПРИНЯТ)
ТАНК №5
Р = 300 Т
(ПРИНЯТ)
14. ТН = 4,1 М
ТК = 5,0 М
ТРЮМ №4
Р = 480 Т
(ПРИНЯТ)
ТАНК №1
Р = 450 Т
(ПРИНЯТ)
15. ТН = 5,3 М
ТК = 5,8 М
ТРЮМ №1
Р = 340 Т
(СНЯТ)
ТАНК №4
Р = 420 Т
(СНЯТ)
16. ТН = 6,1 М
ТК = 7,0 М
ТРЮМ №2
Р = 470 Т
(ПРИНЯТ)
ТАНК №3
Р = 410 Т
(ПРИНЯТ)
17. ТН = 3,7 М
ТК = 4,9 М
ТРЮМ №3
Р = 570 Т
(ПРИНЯТ)
АХТЕРПИК
Р = 510 Т
(СНЯТ)
18. ТН = 3.9 М
ТК = 5,1 М
АХТЕРПИК
Р = 170 Т
(СНЯТ)
ТАНК №5
Р = 180 Т
(ПРИНЯТ)
19. ТН = 4,9 М
ТК = 6,0 М
ТРЮМ №4
Р = 440 Т
(ПРИНЯТ)
ТАНК №4
Р = 410 Т
(СНЯТ)
20. ТН = 5,9 М
ТК = 7,0 М
ТРЮМ №1
Р = 330 Т
(СНЯТ)
ФОРПИК
Р = 290 Т
(ПРИНЯТ)
21. ТН = 3,3 М
ТК = 4,4 М
ТАНК №2
Р = 90 Т
(СНЯТ)
ТРЮМ №1
Р = 110 Т
(ПРИНЯТ)
22. ТН = 6,9 М
ТК = 8,0 М
ТАНК №3
Р = 80 Т
(СНЯТ)
ТРЮМ №2
Р = 100 Т
(ПРИНЯТ)
23. ТН = 5,7 М
ТК = 6,9 М
ТАНК №5
Р = 120 Т
(ПРИНЯТ)
ТРЮМ №4
Р = 90 Т
(СНЯТ)
24. ТН = 4,8 М
ТК = 5,9 М
ТАНК №1
Р = 150 Т
(СНЯТ)
ФОРПИК
Р = 210 Т
(ПРИНЯТ)
25. ТН = 6,2 М
ТК = 4,8 М
ФОРПИК
Р = 230 Т
(ПРИНЯТ)
ТАНК №5
Р = 330 Т
(ПРИНЯТ)
26. ТН = 4,3 М
Т = 5,3 М
ТРЮМ №4
Р = 440 Т
(ПРИНЯТ)
ТАНК №1
Р = 410 Т
(ПРИНЯТ)
27. ТН = 5,6 М
ТК = 5,9 М
ТРЮМ №1
Р = 390 Т
(СНЯТ)
ТАНК №4
Р = 430 Т
(СНЯТ)
28. ТН = 6,2 М
ТК = 7,1 М
ТРЮМ №2
Р = 480 Т
(ПРИНЯТ)
ТАНК №3
Р = 450 Т
(ПРИНЯТ)
29. ТН = 3,8 М
ТК = 4,7 М
ТРЮМ №3
Р = 590 Т
(ПРИНЯТ)
АХТЕРПИК
Р = 530 Т
(СНЯТ)
30. ТН = 3,6 М
ТК = 5,0 М
АХТЕРПИК
Р = 190 Т
(СНЯТ)
ТАНК №5
Р = 160 Т
(ПРИНЯТ)
31. ТН = 4,7 М
ТК = 5,6 М
ТРЮМ №4
Р = 470 Т
(ПРИНЯТ)
ТАНК №4
Р = 440 Т
(СНЯТ)
32. ТН = 5,7 М
ТК = 6,4 М
ТРЮМ №1
Р = 360 Т
(СНЯТ)
ФОРПИК
Р = 280 Т
(ПРИНЯТ)


Задача № 2

Определить изменение осадок носом и кормой и дифферент судна по шкале изменений осадок оконечностей судна от приема 100 тонн груза (второй тип):

Практическая работа № 11 Задача № 2
1. ТН = 5,1 М
ТК = 6,0 М
ТРЮМ №1
Р = 340 Т
(ПРИНЯТ)
ФОРПИК
Р = 250 Т
(СНЯТ)
2. ТН = 4,2 М
ТК = 5.3 М
Р = 290 Т
(ПРИНЯТ)
АХТЕРПИК
Р = 310 Т
(СНЯТ)
3. ТН = 6,1 М
ТК = 7,2 М
ФОРПИК
Р = 180 Т
(СНЯТ)
ТАНК №1
Р = 220 Т
(ПРИНЯТ)
4. ТН = 3,8 М
ТК = 4,9 М
ТРЮМ №2
Р = 410 Т
(ПРИНЯТ)
ТАНК №3
Р = 360 Т
(СНЯТ)
5. ТН = 3,7 М
ТК = 4,8 М
ТАНК №5
Р = 160 Т
(СНЯТ)
ТРЮМ №3
Р = 230 Т
(ПРИНЯТ)
6. ТН = 4,5 М
ТК = 5,6 М
ТАНК №2
Р = 90 Т
(СНЯТ)
ТАНК №3
Р = 110 Т
(ПРИНЯТ)
7. ТН = 5,2 М
ТК = 6,1 М
ТАНК №3
Р = 70 Т
(СНЯТ)
ТРЮМ №3
Р = 120 Т
(ПРИНЯТ)
8. ТН = 3,5 М
ТК = 4,7 М
ТАНК №2
ТАНК №6
(СНЯТ)
ТРЮМ №2
Р = 120 Т
(ПРИНЯТ)
9. ТН = 3,9 М
ТК = 4,8 М
ФОРПИК
Р = 230 Т
(СНЯТ)
ТАНК №1
Р = 250 Т
(ПРИНЯТ)
10. ТН = 4,3 М
ТК = 5,4 М
ТРЮМ №2
Р = 440 Т
(ПРИНЯТ)
ТАНК №3
Р = 480 Т
(СНЯТ)
11. ТН = 4,9 М
ТК = 6,0 М
ТРЮМ №4
Р = 510 Т
(ПРИНЯТ)
ТАНК №5
Р = 460 Т
(СНЯТ)
12. ТН = 5,4 М
ТК = 6,5 М
ТРЮМ №3
Р = 360 Т
(ПРИНЯТ)
ТАНК №4
Р = 330 Т
(СНЯТ
13. ТН = 6,1 М
ТК = 7,0 М
АХТЕРПИК
Р = 350 Т
(СНЯТ)
ТРЮМ №4
Р = 380 Т
(ПРИНЯТ)
14. ТН = 5,5 М
ТК = 6,6 М
ТРЮМ №4
Р = 410 Т
(ПРИНЯТ)
АХТЕРПИК
Р = 390 Т
(СНЯТ)
15. ТН = 3,3 М
ТК = 4,4 М
ТРЮМ №2
Р = 370 Т
(ПРИНЯТ)
ТАНК №2
Р = 340 Т
(СНЯТ)
16. ТН = 4,7 М
ТК = 5,7 М
ТРЮМ №1
Р = 290 Т
(ПРИНЯТ)
ТАНК №1
Р = 260 Т
(СНЯТ)
17. ТН = 3,8 М
ТК = 4,7 М
ТАНК №2
Р = 140 Т
(СНЯТ
ТРЮМ №2
Р = 160 Т
(ПРИНЯТ)
18. ТН = 4,0 М
ТК = 5,1 М
ТАНК №3
Р = 160 Т
(СНЯТ)
ТРЮМ №2
Р = 120 Т
(ПРИНЯТ)
19. ТН = 4,6 М
ТК = 5,7 М
ТАНК №5
Р = 180 Т
(СНЯТ)
ТРЮМ №4
Р = 160 Т
(ПРИНЯТ)
20. ТН = 5,0 М
ТК = 6,2 М
ТАНК №1
Р = 170 Т
(СНЯТ)
ФОРПИК
Р = 210 Т
(ПРИНЯТ)
21. ТН = 5,3 М
ТК = 6,3 М
АХТЕРПИК
Р = 220 Т
(ПРИНЯТ)
ТАНК №5
Р = 250 Т
(СНЯТ)
22. ТН = 4,8 М
ТК = 5,9 М
ФОРПИК
Р = 210 Т
(ПРИНЯТ)
ТАНК №1
Р = 260 Т
(СНЯТ)
23. ТН = 5,9 М
ТК = 7,0 М
ТАНК №2
Р = 230 Т
(СНЯТ)
ТРЮМ №1
Р = 280 Т
(ПРИНЯТ)
24. ТН = 4,7 М
ТК = 5,8 М
ТАНК №4
Р = 190 Т
(СНЯТ)
ТРЮМ №3
Р = 210 Т
(ПРИНЯТ)
25. ТН = 3,7 М
ТК = 4,6 М
ФОРПИК
Р = 270 Т
(СНЯТ)
ТАНК №1
Р = 240 Т
(ПРИНЯТ)
26. ТН = 4,1 М
ТК = 5,2 М
ТРЮМ №2
Р = 480 Т
(ПРИНЯТ)
ТАНК №3
Р = 440 Т
(СНЯТ)
27. ТН = 4,7 М
ТК = 5,6 М
ТРЮМ №4
Р = 500 Т
(ПРИНЯТ)
ТАНК №5
Р = 490 Т
(СНЯТ)
28. ТН = 5,2 М
ТК = 6,3 М
ТРЮМ №3
Р = 330 Т
(ПРИНЯТ)
ТАНК №4
Р = 310 Т
(СНЯТ)
29. ТН = 6,4 М
ТК = 7,5 М
АХТЕРПИК
Р = 380 Т
(СНЯТ)
ТРЮМ №4
Р = 320 Т
(ПРИНЯТ)
30. ТН = 5,8 М
ТК = 6,9 М
ТРЮМ №4
Р = 470 Т
(ПРИНЯТ)
АХТЕРПИК
Р = 330 Т
(СНЯТ)
31. ТН = 3,8 М
ТК = 4,9 М
ТРЮМ №2
Р = 360 Т
(ПРИНЯТ)
ТАНК №2
Р = 380 Т
(СНЯТ)
32. ТН = 4,4 М
ТК = 5,4 М
ТРЮМ №1
Р = 250 Т
(ПРИНЯТ)
ТАНК №1
Р = 220
(СНЯТ)


Задача № 3

Определить изменение осадок носом и кормой и дифференте судна по шкале изменений осадок оконечностей судна от приема 100 тонн груза (третий способ):

Практическая работа № 11 Задача № 3
1. ТН = 3,3 М
Т
ТК = 5,5 М
ТРЮМ №1
Р = 260 Т
(СНЯТ)
ТАНК №5
Р = 240 Т
(СНЯТ)
2. ТН = 4,4 М
Т
ТК = 6.8 М
ТРЮМ №4
Р = 310 Т
(СНЯТ)
ТАНК №1
Р = 330 Т
(СНЯТ)
3. ТН = 5,5 М
Т
ТК = 7,3 М
ТРЮМ №2
Р = 370 Т
(СНЯТ)
ТАНК №4
Р = 350 Т
(СНЯТ)
4. ТН = 3,9 М
Т
ТК = 5,О М
ТРЮМ №3
Р = 280 Т
(СНЯТ)
ТАНК №2
Р = 250 Т
(СНЯТ)
5. ТН =3,7 М
Т
ТК = 4,9 М
ФОРПИК
Р = 180 Т
(СНЯТ)
АХТЕРПИК
Р = 160 Т
(СНЯТ)
6. ТН = 4,1 М
Т
ТК = 5,3 М
АХТЕРПИК
Р = 170 Т
(СНЯТ)
ФОРПИК
Р = 150 Т
(СНЯТ)
7. ТН = 4,6 М
Т
ТК = 5,8 М
АХТЕРПИК
Р = 160 Т
(СНЯТ)
ФОРПИК
Р = 140 Т
(СНЯТ)
8. ТН = 5,1 М
Т
ТК = 6,2 М
ТАНК №5
Р = 140 Т
(СНЯТ)
ФОРПИК
Р = 110 Т
(СНЯТ)
9. ТН = 4,5 М
Т
ТК = 5,5 М
ТРЮМ №1
Р = 260 Т
(СНЯТ)
ТАНК №5
Р = 240 Т
(СНЯТ)
10. ТН = 5,7 М
Т
ТК = 6.8 М
ТРЮМ №4
Р = 310 Т
(СНЯТ)
ТАНК №1
Р = 330 Т
(СНЯТ)
11. ТН = 6,4 М
Т
ТК = 7,3 М
ТРЮМ №2
Р = 370 Т
(СНЯТ)
ТАНК №4
Р = 350 Т
(СНЯТ)
12. ТН = 3,9 М
Т
ТК = 5,О М
ТРЮМ №3
Р = 280 Т
(СНЯТ)
ТАНК №2
Р = 250 Т
(СНЯТ)
13. ТН = 3,7 М
Т
ТК = 4,9 М
ФОРПИК
Р = 180 Т
(СНЯТ)
АХТЕРПИК
Р = 160 Т
(СНЯТ)
14. ТН = 4,0 М
Т
ТК = 5,3 М
АХТЕРПИК
Р = 170 Т
(СНЯТ)
ФОРПИК
Р = 150 Т
(СНЯТ)
15. ТН = 4,7 М
Т
ТК = 5,8 М
АХТЕРПИК
Р = 160 Т
(СНЯТ)
ФОРПИК
Р = 140 Т
(СНЯТ)
16. ТН = 5,0 М
Т
ТК = 6,2 М
ФОРПИК
Р = 150 Т
(СНЯТ)
АХТЕРПИК
Р = 130 Т
(СНЯТ)
17. ТН = 3,7 М
Т
ТК = 4,8 М
ТАНК №5
Р = 50 Т
(СНЯТ)
ТАНК №1
Р = 60 Т
(СНЯТ)
18. ТН = 4,5 М
Т
ТК = 5,6 М
ТАНК №2
Р = 60 Т
(СНЯТ)
ТАНК №4
Р = 50 Т
(СНЯТ)
19. ТН = 5,1 М
Т
ТК = 6,1 М
ТАНК №4
Р = 70 Т
(СНЯТ)
ТАНК №2
Р = 60 Т
(СНЯТ)
20. ТН = 5,2 М
Т
ТК = 6,3 М
ТАНК №1
Р = 80 Т
(СНЯТ)
ТАНК №5
Р = 70 Т
(СНЯТ)
21. ТН = 4,6 М
Т
ТК = 5,5 М
ТРЮМ №4
Р = 290 Т
(СНЯТ)
ТАНК №1
Р = 220 Т
(СНЯТ)
22. ТН = 3,7 М
Т
ТК = 4,9 М
ТРЮМ №1
Р = 340 Т
(СНЯТ)
ТАНК №5
Р = 330 Т
(СНЯТ)
23. ТН = 4,7 М
Т
ТК = 5,8 М
ТРЮМ №2
Р = 380 Т
(СНЯТ)
ТАНК №4
Р = 350 Т
(СНЯТ)
24. ТН = 5,9 М
Т
ТК = 7,0 М
ТРЮМ №3
Р = 410 Т
(СНЯТ)
ТАНК №2
Р = 380 Т
(СНЯТ)
25. ТН = 3,9 М
Т
ТК = 4,9 М
ТАНК №5
Р = 150 Т
(СНЯТ)
ТАНК №1
Р = 160 Т
(СНЯТ)
26. ТН = 4,2 М
Т
ТК = 5,2 М
ТАНК №2
Р = 80 Т
(СНЯТ)
ТАНК №4
Р = 70 Т
(СНЯТ)
27. ТН = 5,4 М
Т
ТК = 6,4 М
ТАНК №4
Р = 470 Т
(СНЯТ)
ТАНК №2
Р = 260 Т
(СНЯТ)
28. ТН = 5,7 М
Т
ТК = 6,7 М
ТАНК №1
Р = 180 Т
(СНЯТ)
ТАНК №5
Р =270 Т
(СНЯТ)
29. ТН = 4,7 М
ТК = 5,7 М
ТРЮМ №4
Р = 220 Т
(СНЯТ)
ТАНК №1
Р = 290 Т
(СНЯТ)
30. ТН = 3,8 М
Т
ТК = 4,8 М
ТРЮМ №1
Р = 310 Т
(СНЯТ)
ТАНК №5
Р = 370 Т
(СНЯТ)
31. ТН = 4,9 М
Т
ТК = 5,9 М
ТРЮМ №2
Р = 390 Т
(СНЯТ)
ТАНК №4
Р = 330 Т
(СНЯТ)
32. ТН = 5,7 М
Т
ТК = 6,7 М
ТРЮМ №3
Р = 430 Т
(СНЯТ)
ТАНК №2
Р = 340 Т
(СНЯТ)



Осадка
Рис. 1 Шкала изменений осадок судна носом и кормой от приема 100 тонн груза (первый тип)

Осадка судна
Рис. 2 Шкала изменений осадок оконечностей судна от приема 100 тонн груза (второй тип)
Осадка
Рис. 3 Кривые изменений осадки оконечностей судна от приема 100 тонн груза (третий тип)

Практическая работа № 12

Тема: Рассчитать посадки судна с использованием диаграмм осадки носом и кормой (графика дифферента).

Цель работы: Научиться работать с диаграммой осадок носом и кормой судна и определять осадку судна при приеме или снятии (расходовании) грузов.

Задание:

  • Определить осадку судна носом и кормой и дифферент с помощью графика дифферента на основании исходных данных, предложенных преподавателем;
  • Определить осадку судна носом, кормой и дифферент при приеме, снятии (расходовании) грузов.

Варианты заданий на практическую работу № 12

Задача № 1

По графику дифферента определить осадку носом и кормой и дифферент судна водоизмещением D, если суммарный момент всех сил относительно мидель-шпангоута — Мх:

Практическая работа № 12 Задача № 1
1. D = 15000 T
MX = -10000 TM
2. D = 20000 T
MX = 15000 TM
3. D = 17000 T
MX = 20000 TM
4. D = 24000
MX = 30000 TM
5. D = 22000 T
MX = -30000 TM
6. D = 26000 T
MX = 40000 TM
7. D = 16000 T
MX = -20000 TM
8. D = 18000 T
MX = -35000 TM
9. D = 21000 T
MX = 35000 TM
10. D = 19000 T
MX = — 50000 TM
11. D = 23000 T
MX = 45000 TM
12. D = 27000 T
MX = 10000 TM
13. D = 25000 T
MX = -35000 TM
14. D = 30000 T
MX = -25000 TM
15. D = 18000 T
MX = 50000 TM
16. D = 29000 T
MX = 20000 TM
17. D = 24000 T
MX = -10000 TM
18. D = 28000 T
MX = 30000 TM
19. D = 19000 T
MX = -40000 TM
20. D = 16000 T
MX = -35000 TM
21. D = 21000 T
MX = 30000 TM
22. D = 22000 T
MX = -50000 TM
23. D = 27000 T
MX = -15000 TM
24. D = 17000 T
MX = 20000 TM
25. D = 24500 T
MX = -32000 TM
26. D = 26600 T
MX = -15000 TM
27. D = 18700 T
MX = 45000 TM
28. D = 25700 T
MX = 25000 TM
29. D = 23600 T
MX = -15000 TM
30. D = 28400 T
MX = 25000 TM
31. D = 19800 T
MX = -43000 TM
32. D = 16300 T
MX = -36700 TM


Задача № 2

По графику дифферента определить осадку носом и кормой и дифферент судна водоизмещением D с суммарным моментом относительно мидель-шпангоута — МP до погрузки на него груза весом Р и после погрузки, если обсцисса центра тяжести принятого груза — ХP:

Практическая работа № 12 Задача № 2
1. D = 17000 T
MX = 20000 TM
P = 500 T
XP = -40 M
2. D = 20000 T
MX = -10000 TM
P = 350 T
XP = 50 M
3. D = 23000 T
MX = 30000 TM
P = 400 T
XP = -50 M
4. D = 15000 T
MX = 40000 TM
P = 600 T
XP = -50 M
5. D = 26000 T
MX = -3000 TM
P = 380 T
XP = 50 M
6. D = 21000 T
MX = -25000 TM
P = 550 T
XP = 60 M
7. D = 22000 T
MX = -20000 TM
P = 300 T
XP = 100 M
8. D = 19000 T
MX = -35000 TM
P = 200 T
XP = 100 M
9. D = 25000 T
MX = 15000 TM
P = 250 T
XP = -100 M
10. D = 23000 T
MX = 40000 TM
P = 450 T
XP = -50 M
11. D = 27000 T
MX = -25000 TM
P = 550 T
XP = 50 M
12. D = 29000 T
MX = -40000 TM
P = 750 T
XP = 40 M
13. D = 30000 T
MX = -30000 TM
P = 800 T
XP = 50 M
14. D = 14000 T
MX = 15000 TM
P = 450 T
XP = -50 M
15. D = 17000 T
MX = 25000 TM
P = 500 T
XP = -40 M
16. D = 21000 T
MX = 20000 TM
P = 100 T
XP = -100 M
17. D = 18000 T
MX = -20000 TM
P = 150 T
XP = 100 M
18. D = 15000 T
MX = 15000 TM
P = 200 T
XP = -100 M
19. D = 16000 T
MX = -35000 TM
P = 300 T
XP = 100 M
20. D = 19000 T
MX = -50000 TM
P = 400 T
XP = 50 M
21. D = 24000 T
MX = 35000 TM
P = 500 T
XP = 250 М
22. D = 27000 T
MX = 40000 TM
P = 250 T
XP = -40 М
23. D = 26000 T
MX = -40000 TM
P = 550 T
XP = 40 М
24. D = 29000 T
MX = 10000 TM
P = 600 T
XP = -50 М
25. D = 18600 T
MX = -21000 TM
P = 250 T
XP = 80 M
26. D = 16700 T
MX = 15900 TM
P = 220 T
XP = -70 M
27. D = 16500 T
MX = -31000 TM
P = 320 T
XP = 60 M
28. D = 16200 T
MX = -52500 TM
P = 410 T
XP = 40 M
29. D = 23400 T
MX = 33400 TM
P = 540 T
XP = 150 М
30. D = 25400 T
MX = 42500 TM
P = 180 T
XP = -40 М
31. D = 26600 T
MX = -43400 TM
P = 350 T
XP = 140 М
32. D = 28700 T
MX = 10900 TM
P = 420 T
XP = -70 М


Задача № 3

По графику дифферента определить осадку носом и кормой и дифферент судна водоизмещением D с суммарным моментом относительно мидель-шпангоута — МХ до снятия с судна груза весом Р и после снятия, если абсцисса снятого груза — ХP:

Практическая работа № 12 Задача № 3
1. D = 23000 T
MХ = -15000 TM
P = 250 T
XР = -40 M
2. D = 19000 T
MХ = 15000 TM
P = 300 T
XР = 40 M
3. D = 24000 T
MХ = -30000 TM
P = 350 T
XР = -50 M
4. D = 14000 T
MХ = 20000 TM
P = 600 T
XР = 50 M
5. D = 28000 T
MХ = -20000 TM
P = 400 T
XР = -50 M
6. D = 21000 T
MХ = 10000 TM
P = 500 T
XР = 40 M
7. D = 18000 T
MХ = -40000 TM
P = 150 T
XР = -100 M
8. D = 15000 T
MХ = -20000 TM
P = 300 T
XР = 100 M
9. D = 22000 T
MХ = -35000 TM
P = 200 T
XР = -100 M
10. D = 16000 T
MХ = 50000 TM
P = 900 T
XР = 50 M
11. D = 20000 T
MХ = -20000 TM
P = 700 T
XР = -50 M
12. D = 30000 T
MХ = 25000 TM
P = 600 T
XР = 50 M
13. D = 18000 T
MХ = -10000 TM
P = 650 T
XР = -40 M
14. D = 21000 T
MХ = 20000 TM
P = 750 T
XР = 40 M
15. D = 25000 T
MХ = — 30000 TM
P = 850 T
XР = -30 M
16. D = 17000 T
MХ = 30000 TM
P =250 T
XР = 80 M
17. D = 27000 T
MХ = -25000 TM
P = 350 T
XР = -80 M
18. D = 29000 T
MХ = 40000 TM
P = 450 T
XР = 80 M
19. D = 23000 T
MХ = -15000 TM
P = 200 T
XР = 50 M
20. D = 15000 T
MХ = 15000 TM
P = 420 T
XР = 50 M
21. D = 18000 T
MХ = -25000 TM
P = 520 T
XР = -50 M
22. D = 19000 T
MХ = 40000 TM
P = 620 T
XР = 50 M
23. D = 26000 T
MХ = — 45000 TM
P = 720 T
XР = -50 M
24. D = 14000 T
MХ = 45000 TM
P = 820 T
XР = 50 M
25. D = 16700 T
MХ = 31200 TM
P =160 T
XР = 75 M
26. D = 26400 T
MХ = -24500 TM
P = 250 T
XР = -90 M
27. D = 28300 T
MХ = 43500 TM
P = 350 T
XР = 65 M
28. D = 22200 T
MХ = -16000 TM
P = 230 T
XР = 65 M
29. D = 15700 T
MХ = 16800 TM
P = 320 T
XР = 90 M
30. D = 18900 T
MХ = -25400 TM
P = 420 T
XР = -85 M
31. D = 19900 T
MХ = 43500 TM
P = 420 T
XР = 40 M
32. D = 27700 T
MХ = — 46600 TM
P = 620 T
XР = -30 M


Задача № 4

По графику дифферента при осадке судна носом ТН и кормой ТК определить новую осадку и дифферент при выгрузке с этого судна груза весом Р, если абсцисса центра тяжести выгруженного груза ХP:

Практическая работа № 12 Задача № 4
1. ТН = 4,2 М
ТК = 5,2 М
Р = 300 Т
XР = 50 М
2. ТН = 6,4 М
ТК = 7,2 М
Р = 400 Т
XР = -50 М
3. ТН = 4,8 М
ТК = 6.0 М
Р = 700 Т
XР = 50 М
4 ТН = 5,4 М
ТК = 6,6 М
Р = 500 Т
XР = -60 М
5. ТН = 5,8 М
ТК = 6,6 М
Р = 350 Т
XР =-60 М
6. ТН = 6,2 М
ТК = 7,4 М
Р = 450 Т
XР = 60 М
7. ТН = 7,0 М
ТК = 8,2 М
Р = 600 Т
XР = -50 М
8. ТН = 6,0 М
ТК = 7,2 М
Р = 550 Т
XР = 60 М
9. ТН = 6,4 М
ТК = 7,6 М
Р = 150 Т
XР = -100 М
10. ТН = 4,8 М
ТК = 5,8 М
Р = 250 Т
XР = -50 М
11. ТН = 5,0 М
ТК = 6,2 М
Р = 350 Т
XР = 60 М
12. ТН = 6,6 М
ТК = 7,8 М
Р = 480 Т
XР = 50 М
13. ТН = 4,4 М
ТК = 5,8 М
Р = 700 Т
XР = 50 М
14. ТН = 4,6 М
ТК = 5,8 М
Р = 800 Т
XР = -50 М
15. ТН = 5,2 М
ТК = 6,6 М
Р = 750 Т
XР = 60 М
16. ТН = 5,6 М
ТК = 7,0 М
Р = 850 Т
XР = -60 М
17. ТН = 6,2 М
ТК = 7,4 М
Р = 300 Т
XР = -100 М
18. ТН = 6,8 М
ТК = 7,4 М
Р = 400 Т
XР = 50 М
19. ТН = 7,2 М
ТК = 8,2 М
Р = 500 Т
XР = -60 М
20. ТН = 4,0 М
ТК = 5,4 М
Р = 850 Т
XР = 50 М
21. ТН = 3.8 М
ТК = 5,0 М
Р = 320 Т
XР = 50 М
22. ТН = 8,2 М
ТК = 9,0 М
Р = 420 Т
XР = -50 М
23. ТН = 7,2 М
ТК = 8,0 М
Р = 520 Т
XР = 50 М
24. ТН = 7,8 М
ТК = 8,6 М
Р = 620 Т
XР = -50 М
25. ТН = 4,2 М
ТК = 5,6 М
Р = 650 Т
XР = 40 М
26. ТН = 4,5 М
ТК = 5,7 М
Р = 750 Т
XР = -40 М
27. ТН = 5,1 М
ТК = 6,5 М
Р = 730 Т
XР = 50 М
28. ТН = 5,7 М
ТК = 6,8 М
Р = 750 Т
XР = -70 М
29. ТН = 6,3 М
ТК = 7,5 М
Р = 360 Т
XР = -110 М
30. ТН = 6,6 М
ТК = 7,7 М
Р = 430 Т
XР = 55 М
31. ТН = 7,4 М
ТК = 8,4 М
Р = 540 Т
XР = -65 М
32. ТН = 4,4 М
ТК = 5,5 М
Р = 860 Т
XР = 30 М



Дифферент
Рис. 4

Практическая работа № 13

Тема: Ознакомление с «Информацией об остойчивости судна для капитана».

Цель работы: Получить представление о назначении и содержании «Информации об остойчивости судна для капитана».

Задание:

  • Дать описание содержимого «Информация об остойчивости судна для капитана» и его назначения;
  • Дать описание «Норм остойчивости» для морских транспортных судов.

Практическая работа № 14

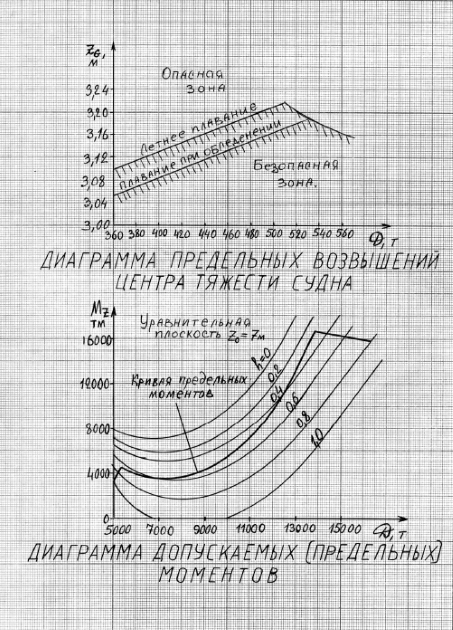

Тема: Проверка выполнения требований «Норм остойчивости» по диаграммам  предельных моментов и допускаемых возвышений центра тяжести судна.

Цель работы: Научиться использовать диаграммы предельных допустимых моментов и максимальных допускаемых возвышений центра тяжести судна для проверки выполнения требований «Норм остойчивости» при конкретной загрузке судна.

Задание:

  • Проверить соответствие требованиям «Норм остойчивости» загрузки судна по диаграмме предельных допустимых возвышений центра тяжести судна;
  • Проверить по той же диаграмме, будет ли отвечать требованиям «Норм остойчивости» судно поле приема или снятия (расходования) некоторого груза;
  • Проверить соответствие требованиям «Норм остойчивости» загрузки судна по диаграмме предельных допустимых моментов на основании предложенных исходных данных;
  • Проверить по той же диаграмме, будет ли отвечать требованиям «Норм остойчивости» судно после приема или снятия (расходования) некоторого груза.

Варианты заданий на практическую работу № 14

Задача № 1

Проверить по диаграмме предельных возвышений центра тяжести судна, будет ли соответствовать требованиям «Норм остойчивости» судно при следующей загрузке:

Практическая работа № 14 Задача № 1
1. D = 450 T
ZG = 3,2 M
1. D = 450 T
ZG = 3,18 M
3. D = 520 T
ZG = 3,16 M
4. D = 460 T
ZG = 3,12 M
5. D = 390 T
ZG = 3,14 M
6. D = 440 T
ZG = 3,18 M
7. D = 460 T
ZG = 3,12 M
8. D = 500 T
ZG = 3,16 M
9. D = 370 T
ZG = 3,08 M
10. D = 550 T
ZG = 3,16 M
11. D = 480 T
ZG = 3,2 M
12. D = 400 T
ZG = 3,14 M
13. D = 380 T
ZG = 3,12 M
14. D = 540 T
ZG = 3,16 M
15. D = 390 M
ZG = 3,06 M
16. D = 530 T
ZG = 3,16 M
17. D = 410 T
ZG = 3,16 M
18. D = 490 T
ZG = 3,12 M
19. D = 510 T
ZG = 3,24 M
20. D = 490 T
ZG = 3,18 M
21.D = 420 T
ZG = 3,O8 M
22. D = 470 T
ZG = 3,12 M
23. D = 520 T
ZG = 3,22 M
24. D = 440 T
ZG = 3,18 M
25. D = 425 T
ZG = 3,11 M
26. D = 465 T
ZG = 3,13 M
27. D = 525 T
ZG = 3,14 M
28. D = 465 T
ZG = 3,15 M
29.D = 415 T
ZG = 3,10 M
30. D = 480 T
ZG = 3,17 M
31. D = 535 T
ZG = 3,21 M
32. D = 425 T
ZG = 3,19 M


Задача № 2

Проверить по диаграмме предельных возвышений центра тяжести судна будет ли соответствовать требованиям «Норм остойчивости» то же судно (данное в задаче 1) при приеме на него (снятии с него) некоторого груза Р:

Практическая работа № 14 Задача № 2
1. P = 15 T
ZР = 0,3 M
(ПРИНЯТ)
2. P = 12 T
ZР = 0,2 M
(ПРИНЯТ)
3. P = 16 T
ZР = 0,4 M
(СНЯТ)
4. P = 18 T
ZР = 0,4 M
(СНЯТ)
5. P = 14 Т
ZР = 0,6 М
(ПРИНЯТ)
6. Р = 17 Т
ZР = 0,3 М
(ПРИНЯТ)
7. Р = 19 Т
ZР = 0,6 М
(СНЯТ)
8. Р = 16 Т
ZР = 0,8 М
(СНЯТ)
9. Р = 15,6 Т
ZР = 0,4 М
(ПРИНЯТ)
10. Р = 19 Т
ZР = 0,7 М
(СНЯТ)
11. Р = 13 Т
ZР = 0,6 М
(ПРИНЯТ)
12. Р = 12 Т
ZР = 0,4 М
(ПРИНЯТ)
13. Р = 20 Т
ZР = 0,3 М
(ПРИНЯТ)
14. Р = 21 Т
ZР = 0,5 М
(СНЯТ)
15. Р = 14 Т
ZР = 0,7 М
(СНЯТ)
16. Р = 16 Т
ZР = 0,9 М
(СНЯТ)
17. Р =14 Т
ZР = 0,4 М
(ПРИНЯТ)
18. Р = 13 Т
ZР = 0,6 М
(СНЯТ)
19. Р = 17 Т
ZР = 0,8 М
(ПРИНЯТ)
20 Р = 16 Т
ZР = 0,2 М
(ПРИНЯТ)
21. Р = 15 Т
ZР = 0,3 М
(СНЯТ)
22. Р = 20 Т
ZР = 0,5 М
(СНЯТ)
23. Р = 14 Т
ZР = 0,7 М
(ПРИНЯТ)
24. Р = 16 Т
ZР = 0,6 М
(ПРИНЯТ)
25. Р =16 Т
ZР = 0,45 М
(ПРИНЯТ)
26. Р = 14 Т
ZР = 0,55 М
(СНЯТ)
27. Р = 16 Т
ZР = 0,75 М
(ПРИНЯТ)
28 Р = 15 Т
ZР = 0,35 М
(ПРИНЯТ)
29. Р = 14 Т
ZР = 0,33 М
(СНЯТ)
30. Р = 19 Т
ZР = 0,42 М
(СНЯТ)
31. Р = 13 Т
ZР = 0,65 М
(ПРИНЯТ)
32. Р = 15 Т
ZР = 0,7 М
(ПРИНЯТ)


Задача № 3 Проверить по диаграмме допустимых (предельных) моментов, будет ли удовлетворять требованиям «Норм остойчивости» судно при следующей его загрузке:

Практическая работа № 14 Задача № 3
1. D = 7500 T
ZG = 7,5 M
2. D = 11500 T
ZG = 7,7 M
3. D = 9500 T
ZG = 7,8 M
4. D = 8500 T
ZG = 7,6 M
5. D = 6000 T
ZG = 7,9 M
6. D = 11000 T
ZG = 8,2 M
7. D = 10500 T
ZG = 8,1 M
8. D = 13500 T
ZG = 8,0 M
9. D = 5500 T
ZG = 7,7 M
10. D = 12000 T
ZG = 7,8 M
11. D = 6500 T
ZG = 7,6 M
12. D = 7000 T
ZG = 7,75 M
13. D = 8000 M
ZG = 7,6 M
14. D = 9000 M
ZG = 7,5 M
15. D = 10000 M
ZG = 7,55 M
16. D = 12500 M
ZG = 7,8 M
17. D = 13000 M
ZG = 7,9 M
18. D = 14000 M
ZG = 8,1 M
19. D = 10500 M
ZG = 7,6 M
20. D = 9500 M
ZG = 7,5 M
21. D = 11500 M
ZG = 7,8 M
22. D = 12500 M
ZG = 7,9 M
23. D = 8500 M
ZG = 7,4 M
24. D = 7500 M
ZG = 7,4 M
25. D = 13600 M
ZG = 7,65 M
26. D = 14400 M
ZG = 8,15 M
27. D = 10700 M
ZG = 7,45 M
28. D = 9800 M
ZG = 7,55 M
29. D = 11700 M
ZG = 7,7 M
30. D = 12900 M
ZG = 7,85 M
31. D = 8800 M
ZG = 7,45 M
32. D = 7800 M
ZG = 7,6 M


Задача № 4

Определить по диаграмме допустимых (предельных) моментов будет ли выполняться требования » Норм остойчивости» на том же судне (задача № 3), если в отсеке двойного дна этого судна принять (или снять) балласт весом Р. Какая при этом будет метацентрическая высота?

Практическая работа № 14 Задача № 4
1. P = 500 T
ZР = 0,4 M
(ПРИНЯТ)
2. P = 330 T
ZР = 0,3 M
(СНЯТ)
3. P = 290 T
ZР = 0,5 M
(СНЯТ)
4. P = 410 T
ZР = 0,6 M
(ПРИНЯТ)
5. Р = 460 Т
ZР = 0,7 М
(ПРИНЯТ)
6. Р = 340 Т
ZР = 0,5 М
(СНЯТ)
7. Р = 380 Т
ZР = 0,8 М
(ПРИНЯТ)
8. Р = 420 Т
ZР = 0,9 М
(ПРИНЯТ)
9. Р = 370 Т
ZР = 0,8 М
(СНЯТ)
10. Р = 390 Т
ZР = 0,6 М
(ПРИНЯТ)
11. Р = 440 Т
ZР = 1,0 М
(ПРИНЯТ)
12. Р = 470 Т
ZР = 0,6 М
(ПРИНЯТ)
13. Р = 450 Т
ZР = 0,5 М
(ПРИНЯТ)
14. Р = 410 Т
ZР = 0,7 М
(ПРИНЯТ)
15. Р = 400 Т
ZР = 0,8 М
(СНЯТ)
16. Р = 300 Т
ZР = 0,9 М
(СНЯТ)
17. Р = 360 Т
ZР = 0,4 М
(СНЯТ)
18. Р = 420 Т
ZР = 0,6 М
(ПРИНЯТ)
19. Р = 430 Т
ZР = 0,7 М
(СНЯТ
20. Р = 480 Т
ZР = 0,3 М
(ПРИНЯТ)
21. Р = 490 Т
ZР = 0,3 М
(СНЯТ)
22. Р = 500 Т
ZР = 0,4 М
(ПРИНЯТ)
23. Р = 520 Т
ZР = 0,5 М
(ПРИНЯТ)
24. Р = 540 Т
ZР = 0,6 М
(СНЯТ)
25. Р = 355 Т
ZР = 0,45 М
(СНЯТ)
26. Р = 425 Т
ZР = 0,55 М
(ПРИНЯТ)
27. Р = 440 Т
ZР = 0,65 М
(СНЯТ)
28. Р = 430 Т
ZР = 0,35 М
(ПРИНЯТ)
29. Р = 485 Т
ZР = 0,5 М
(СНЯТ)
30. Р = 560 Т
ZР = 0,7 М
(ПРИНЯТ)
31. Р = 525 Т
ZР = 0,6 М
(ПРИНЯТ)
32. Р = 570 Т
ZР = 0,55 М
(СНЯТ)



Допускаемые моменты
Рис. 5 Диаграмма допускаемых (предельных) моментов

Практическая работа № 15

Тема: Ознакомление с программой расчета загрузки судна и определения его посадки и остойчивости на персональном компьютере.

Цель работы: Научиться использовать для планирования загрузки судна программу расчета посадки и остойчивости судна на персональном компьютере.

Задание:

  • Произвести расчет посадки и остойчивости судна на персональном компьютере по варианту загрузки судна, предложенному преподавателем.

Практическая работа № 16

Тема: Расчет графика зависимости метацентрической высоты судна от периода его бортовой качки.

Цель работы: Научиться рассчитывать и строить график зависимости метацентрической высоты судна от периода его бортовой качки.

Задание:

По предложенным исходным данным рассчитать и построить график зависимости метацентрической высоты судна от периода его бортовой качки.

Варианты заданий на практическую работу № 16

Рассчитать и построить график зависимости метацентрической высоты судна от периода его бортовой качки при следующих исходных данных:

Практическая работа № 16
1. В =14 М
С = 0,36
2.В = 22 М
С = 0,39
3. В = 26 М
С = 0,43
4. В = 18 М
С = 0,38
5. В = 15 М
С = 0,36
6. В = 20 М
С = 0,39
7. В = 24 М
С = 0,42
8. В = 17 М
С = 0,38
9. В = 16 М
С = 0,37
10. В = 19 М
С = 0,39
11. В = 21 М
С = 0,40
12. В = 23 М
С = 0,41
13. В = 25 М
С = 0,43
14. В = 20 М
С = 0,38
15. В = 17 М
С = 0,37
16. В = 21 М
С = 0,39
17. В = 15 М
С = 0,37
18. В = 22 М
С = 0,40
19. В = 18 М
С =0,37
20. В = 23 М
С = 0,42
21. В = 16 М
С = 0,36
22. В = 19 М
С = 0,38
23. В = 24 М
С = 0,41
24. В = 26 М
С = 0,42
25. В = 18 М
С = 0,36
26. В = 21 М
С = 0,41
27. В = 19 М
С =0,38
28. В = 22 М
С = 0,40
29. В = 19 М
С = 0,37
30. В = 23 М
С = 0,39
31. В = 26 М
С = 0,42
32. В = 27 М
С = 0,41


Предлагается к прочтению:
Теория судна — Методические указания
Основы теории судна — Методические указания

Сентябрь, 08, 2018 47 0
Читайте также
