Практическая работа № 5

Тема: Определение метацентрической высоты судна с использованием метацентрических диаграмм.

Цель работы: Нучиться определять аппликаты метацентра и центра величины судна при осадке по метацентрическим диаграммам и рассчитывать высоту и метацентрический радиус судна.

Задание:

  • При данной в задании осадке определить по метацентрическим диаграммам двух типов аппликаты метацентра и центра величины;
  • При известной апликате центра тяжести судна определить его метацентрическую высоту и метацентрический радиус.

Варианты заданий на практическую работу № 5

При данной ниже осадке снять с метацентрических диаграмм двух типов аппликаты метацентра и центра величины. При известной аппликате центра тяжести судна найти метацентрическую высоту и метацентрический радиус судна в обоих случаях.

Практическая работа № 5
1. T = 3,0 M
ZG = 9,5 M
2. T = 3,5 M
ZG = 9,0 M
3. T = 4,0 M
ZG = 8,4 M
4. T = 4,5 M
ZG = 8,2 M
5. T = 5,0 M
ZG = 7,8 M
6. T = 5,5 M
ZG = 7,6 M
7. T = 6,0 M
ZG = 7,4 M
8. T = 6,5 M
ZG = 7,1 M
9. T = 7,0 M
ZG = 7,2 M
10. T = 7,5 M
ZG = 7,0 M
11. T = 8,0 M
ZG = 7,3 M
12. T = 8,5 M
ZG = 6,9 M
13. T = 9,0 M
ZG = 7,0 M
14. T = 9,5 M
ZG = 6,8 M
15. T = 10,0 M
ZG = 7,1 M
16. T = 10,5 M
ZG = 6,7 M
17. T = 3,8 M
ZG = 8,8 M
18. T = 4,2 M
ZG = 8,3 M
19. T = 4,8 M
ZG = 4,8 M
20. T = 5,3 M
ZG = 7,7 M
21. T = 5,8 M
ZG = 7,5 M
22. T = 6,3 M
ZG = 7,3 M
23. T = 6,7 M
ZG = 7,1 M
24. T = 7,2 M
ZG = 7,0 M
25. T = 3,7 M
ZG = 8,7 M
26. T = 4,3 M
ZG = 8,5 M
27. T = 4,2 M
ZG = 4,9 M
28. T = 5,5 M
ZG = 7,1 M
29. T = 5,3 M
ZG = 7,3 M
30. T = 6,6
ZG = 7,7 M
31. T = 6,9 M
ZG = 7,0 M
32. T = 7,4 M
ZG = 7,4 M



Диаграммы

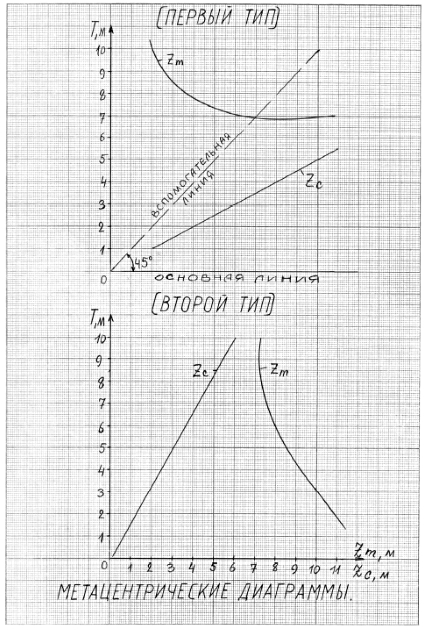

Рис. 1 Метацентрические диаграммы, тип первый — второй

Практическая работа № 6

Тема: Решение задач на определение метацентрической высоты в случаях перемещения по вертикали, приёма и снятия (расходования) грузов.

Цель работы: Научится определять изменение метацентрической высоты судна и её новое значение при перемещении по вертикали, приёме и снятии (расходовании) грузов.

Задание:

  • Определить изменение метацентрической высоты судна и её новое значение при перемещении груза по вертикали;
  • Определить изменение метацентрической высоты судна и её новое значение при приёме и снятия (расходовании) грузов.

Варианты заданий на практическую работу № 6

Задача № 1

Определить изменение метацентрической высоты и её новое значение при перемещении груза по вертикали из точки с аппликатой Z1 в точку с аппликатой Z2:

Практическая работа № 6 Задача № 1
1. D = 6000 T
P = 300 T
Z1 = 1,5 M
Z2 = 9,5 M
h = 1,2 M
2. D = 15000 T
P = 400 T
Z1 = 5,8 M
Z2 = 12 M
h = 1,5 M
3. D = 7600 T
P = 150 T
Z1 = 5,1 M
Z2 = 11 M
h = 0,9 M
4. D = 8200 T
P = 310 T
Z1 = 2,1 M
Z2 = 10,2 M
h = 1,1 M
5. D = 11000 T
P = 360 T
Z1 = 12,5 M
Z2 = 4,1 M
h = 0,8 M
6. D = 12400 T
P = 420 T
Z1 = 13,2 M
Z2 = 3,9 M
h = 1,3 M
7. D = 7900 T
P = 150 T
Z1 = 11 M
Z2 = 4,7 M
h = 0,7 M
8. D = 9800 T
P = 230 T
Z1 = 10,8 M
Z2 = 3,7 M
h = 1,5 M
9. D = 8700 T
P = 160 T
Z1 = 2,3 M
Z2 = 9,6 M
h = 0,9 M
10. D = 12400 T
P = 210 T
Z1 =6,5 M
Z2 = 13,7 M
h = 1,6 M
11. D = 6800 T
P = 265 T
Z1 = 5,4 M
Z2 = 8,8 M
h = 0,8 M
12. D = 5900 T
P = 325 T
Z1 = 2,5 M
Z2 = 7,8 M
h = 0,7 M
13. D = 9900 T
P = 195 T
Z1 = 9,5 M
Z2 = 2,6 M
h = 1,0 M
14. D = 15200 T
P = 385 T
Z1 = 11,5 M
Z2 = 3,1 M
h = 1,6 M
15. D = 8800 T
P = 225 T
Z1 = 10,2 M
Z2 = 8,8 M
h = 1,1 M
16. D = 7700 T
P = 225 T
Z1 = 8,5 M
Z2 = 7,8 M
h = 0,9 M
17. D = 11200 T
P = 365 T
Z1 = 2,8 M
Z2 = 11,5 M
h = 1,1 M
18. D = 13800 T
P = 375 T
Z1 = 3,9 M
Z2 = 13,5 M
h = 1,4 M
19. D = 7900 T
P = 245 T
Z1 = 3,5 M
Z2 = 9,9 M
h = 1,0 M
20. D = 6500 T
P = 145 T
Z1 = 2,1 M
Z2 = 0,8 M
h = 0,8 M
21. D = 8400 T
P = 380 T
Z1 = 10,2 M
Z2 = 4,2 M
h = 1,3 M
22. D = 15400 T
P = 410 T
Z1 = 13,6 M
Z2 = 4,7 M
h = 1,6 M
23. D = 7100 T
P = 290 T
Z1 = 8,2 M
Z2 = 3,1 M
h = 1,2 M
24. D = 6100 T
P = 270 T
Z1 = 7,9 M
Z2 = 1,7 M
h = 0,9 M
25. D = 8300 T
P = 190 T
Z1 = 2,1 M
Z2 = 9,2 M
h = 0,8 M
26. D = 11400 T
P = 240 T
Z1 =6,2 M
Z2 = 12,7 M
h = 1,8 M
27. D = 9800 T
P = 245 T
Z1 = 5,5 M
Z2 = 8,8 M
h = 0,9 M
28. D = 7900 T
P = 335 T
Z1 = 2,8 M
Z2 = 7,9 M
h = 0,8 M
29. D = 10900 T
P = 185 T
Z1 = 9,1 M
Z2 = 2,2 M
h = 1,1 M
30. D = 13200 T
P = 365 T
Z1 = 10,5 M
Z2 = 3,3 M
h = 1,4 M
31. D = 8900 T
P = 295 T
Z1 = 10,1 M
Z2 = 8,8 M
h = 1,3 M
32. D = 7900 T
P = 265 T
Z1 = 8,2 M
Z2 = 5,8 M
h = 1,6 M


Задача № 2

Определить изменение метацентрической высоты судна и её новое значение при приеме и снятии (расходовании) груза исходя из следующих исходных данных:

Практическая работа № 6 Задача № 2
1. D = 12200 T
P = 350 T
(ПРИНЯТ)
T = 7,3 M
h = 1,2 M
Zp = 3,8 M
2. D = 11700 T
P = 410 T
(СНЯТ)
T = 7,0 M
h = 1,4 M
Zp =6,9 M
3. D = 13800 T
P = 380 T
(СНЯТ)
T = 8,3 M
h = 1,0 M
Zp = 5,4 M
4. D = 10100 T
P = 290 T
(ПРИНЯТ)
T = 6,25 M
h = 0,9 M
Zp = 3,1 M
5. D = 5800 T
P =420 T
(ПРИНЯТ)
T = 4,1 M
h = 1,6 M
Zp = 5,8 M
6. D = 9800 T
P = 310 T
(СНЯТ)
T = 6,1 M
h = 1,3 M
Zp = 8,0 M
7. D = 12600 T
P = 490 T
(ПРИНЯТ)
T = 7,5 M
h = 0,8 M
Zp = 7,2 M
8. D = 7600 T
P = 190 T
(СНЯТ)
T = 5,0 M
h = 1,5 M
Zp = 2,5 M
9. D = 11400 T
P = 400 T
(ПРИНЯТ)
T = 6,9 M
h = 1,1 M
Zp = 7,1 M
10. D = 6800 T
P = 300 T
(ПРИНЯТ)
T = 4,6 M
h = 0,9 M
Zp = 5,4 M
11. D = 5200 T
P = 285 T
(СНЯТ)
T = 3,8 M
h = 0,7 M
Zp = 6,2 M
12. D = 9600 T
P = 370 T
(СНЯТ)
T =6,0 M
h = 1,4 M
Zp = 2,4 M
13. D = 7400 T
P = 350 T
(СНЯТ)
T = 4,9 M
h = 1,2 M
Zp = 9,3 M
14. D = 6400 T
P = 570 T
(ПРИНЯТ)
T = 4,4 M
h = 1,1 M
Zp = 1,5 M
15. D = 13200 T
P = 310 T
(СНЯТ)
T = 7,8 M
h = 1,7 M
Zp = 10,1 M
16. D = 10200 T
P = 460 T
(СНЯТ)
T = 6,2 M
h = 1,5 M
Zp = 9,1M
17. D = 6200 T
P = 330 T
(ПРИНЯТ)
T = 4,3 M
h = 1,2 M
Zp = 6,7 M
18. D = 5800 T
P = 440 T
(ПРИНЯТ)
T = 4,1 M
h = 1,4 M
Zp = 5,5 M
19. D = 9200 T
P = 220 T
(СНЯТ)
T = 5,8 M
h = 1,6 M
Zp = 4,4 M
20. D = 10200 T
P = 550 T
(СНЯТ)
T = 6,3 M
h = 1,8 M
Zp = 3,3 M
21. D = 12600 T
P = 450 T
(СНЯТ)
T = 7,5 M
h = 1,9 M
Zp = 9,4 M
22. D = 13200 T
P = 540 T
(СНЯТ)
T = 7,8 M
h = 1,7 M
Zp = 4,3 M
23. D = 11800 T
P = 710 T
(СНЯТ)
T = 7,1 M
h = 1,2 M
Zp = 2,9 M
24. D = 9800 T
P = 750 T
(ПРИНЯТ)
T = 6,1 M
h = 1,1 M
Zp = 8,9 M
25. D = 12400 T
P = 440 T
(ПРИНЯТ)
T = 6,7 M
h = 1,2 M
Zp = 7,0 M
26. D = 6900 T
P = 360 T
(ПРИНЯТ)
T = 4,7 M
h = 0,8 M
Zp = 5,5 M
27. D = 8200 T
P = 385 T
(СНЯТ)
T = 4,8 M
h = 0,9 M
Zp = 6,1 M
28. D = 9900 T
P = 390 T
(СНЯТ)
T =6,4 M
h = 1,5 M
Zp = 2,8 M
29. D = 7900 T
P = 360 T
(СНЯТ)
T = 4,5 M
h = 1,5 M
Zp = 9,1 M
30. D = 6800 T
P = 550 T
(ПРИНЯТ)
T = 4,8 M
h = 1,3 M
Zp = 1,7 M
31. D = 11200 T
P = 410 T
(СНЯТ)
T = 7,5 M
h = 1,8 M
Zp = 9,1 M
32. D = 9200 T
P = 440 T
(СНЯТ)
T = 6,3 M
h = 1,6 M
Zp = 9,0 M
Изменение осадки ΔТ от приема (снятия) груза можно рассчитать, определив q 1см (число тонн на 1 см осадки) по грузовой шкале № 1 при данной осадке.



Практическая работа № 7

Тема: Решение зада на определение метацентрической высоты при наличии на судне подвешенных грузов и жидких грузов со свободной поверхностью.

Цель работы: Научиться определять изменение метацентрической высоты и её новое значение при наличии на судне подвешенных грузов и жидких грузов со свободной поверхностью.

Задание:

  • Определить изменение метацентрической высоты и её новое значение при наличии на судне подвешенных грузов в соответствии с заданием;
  • Определить изменение метацентрической высоты и её новое значение при наличии на судне жидкого груза со свободной поверхностью прямоугольной формы;
  • Определить изменение метацентрической высоты и её новое значение при наличии на судне жидкого груза со свободной поверхностью, имеющей форму трапеции;
  • Определить изменение метацентрической высоты и её новое значение при перемещении на судне жидкого груза по вертикали, у которого при этом появляется  свободная поверхность.

Варианты заданий на практическую работу № 7

Задача № 1

Определить изменение метацентрической высоты и её новое значение при наличии на судне водоизмещение D подвешенного груза весом Р при высоте подвеса груза Iz. Начальная метацентрическая высота h.

Практическая работа № 7 Задача № 1
1. D = 12500 T
P = 210 T
lZ = 8,2 M
h = 0,9 M
2. D = 9800 T
P = 320 T
lZ = 6,8 M
h = 1,3 M
3. D = 11200 T
P = 195 T
lZ = 6,1 M
h = 1,1 M
4. D = 6900 T
P = 245 T
lZ = 7,5 M
h = 1,7 M
5. D = 8600 T
P = 265 T
lZ = 7,1 M
h = 1,4 M
6. D = 10450 T
P = 378 T
lZ = 9,4 M
h = 1,6 M
7. D = 9650 T
P = 225 T
lZ =8,3 M
h = 1,0 M
8. D = 8700 T
P = 145 T
lZ = 7,2 M
h = 1,8 M
9. D = 13400 T
P = 230 T
lZ = 8,8 M
h =0,9 M
10. D = 11350 T
P = 215 T
lZ = 7,7 M
h = 1,6 M
11. D = 10225 T
P = 220 T
lZ = 7,9 M
h = 1,2 M
12. D = 15300 T
P = 290 T
lZ = 9,5 M
h = 1,5 M
13. D = 7850 T
P = 160 T
lZ = 6,9 M
h = 0,8 M
14. D = 12550 T
P =226 T
lZ = 7,1 M
h = 1,7 M
15. D = 16100 T
P = 310 T
lZ = 10,5 M
h = 1,8 M
16. D = 9850 T
P = 244 T
lZ = 8,6 M
h = 1,2 M
17. D = 9900 T
P = 180 T
lZ = 8,3 M
h = 1,0 M
18. D = 9100 T
P = 165 T
lZ = 7,8 M
h = 1,1 M
19. D = 13450 T
P = 235 T
lZ = 11,2 M
h = 1,4 M
20. D = 8950 T
P = 156 T
lZ = 9,7 M
h = 0,9 M
21. D = 13250 T
P =222 T
lZ = 10,5 M
h = 1,3 M
22. D = 11250 T
P = 233 T
lZ = 11,4 M
h = 1,2 M
23. D = 11250 T
P = 188 T
lZ = 11,4 M
h = 1,2 M
24. D = 9860 T
P = 175 T
lZ = 8,8 M
h = 0,9 M
25. D = 7450 T
P = 180 T
lZ = 6,6 M
h = 0,9 M
26. D = 11550 T
P =276 T
lZ = 7,0 M
h = 1,5 M
27. D = 15400 T
P = 300 T
lZ = 10,2 M
h = 1,4 M
28. D = 10850 T
P = 260 T
lZ = 8,3 M
h = 1,3 M
29. D = 9600 T
P = 190 T
lZ = 8,1 M
h = 1,1 M
30. D = 9800 T
P = 180 T
lZ = 7,5 M
h = 1,5 M
31. D = 12400 T
P = 295 T
lZ = 10,2 M
h = 1,3 M
32. D = 9900 T
P = 150 T
lZ = 9,9 M
h = 0,8 M


Задача № 2

Определить изменение метацентрической высоты и её новое значение при наличии на судне водоизмещением D жидкого груза со свободной поверхностью формы, если вес груза — Р, плотность груза — ρ, длина танка — I, ширина танка — b, начальная метацентрическая высота — h.

Практическая работа № 7 Задача № 2
1. D = 11150 T
P = 210 T
ρ = 1,0 T/M3
l = 8 M
b = 4 M
h = 1,1 M
2. D = 10120 T
P = 320 T
ρ = 1,025 T/M3
l = 10 M
b = 4,5 M
h = 1,0 M
3. D = 13440 T
P = 315 T
ρ = 0,96 T/M3
l = 9 M
b = 4 M
h = 1,2 M
4. D = 12250 T
P = 410 T
ρ = 0,96 T/M3
l = 11 T
b = 5 M
h = 1,3 M
5. D = 9800 T
P = 385 T
ρ = 1,025 T/M3
l = 12 M
b = 6 M
h = 0,9 M
6. D = 8950 T
P = 415 T
ρ = 1,0 T/M3
l = 14 M
b = 7 M
h = 0,8 M
7. D = 9950 T
P = 330 T
ρ = 0,96 T/M3
l = 13 M
b = 6 M
h = 1,0 M
8. D = 14250 T
P = 460 T
ρ = 1,0 T/M3
l = 8 M
b = 3,5 M
h = 1,5 M
9. D = 12350 T
P = 344 T
ρ = 0,96 T/M3
l = 13 M
b = 6 M
h = 1,1 M
10. D = 15250 T
P = 266 T
ρ = 1,025 T/M3
l = 15 M
b = 6 M
h = 1,8 M
11. D = 8590 T
P = 285 T
ρ = 1,0 T/M3
l = 7 M
b = 3 M
h = 0,8 M
12. D = 13620 T
P = 295 T
ρ = 1,025 T/M3
l = 10,5 M
b = 4 M
h = 1,4 M
13. D = 10280 T
P = 280 T
ρ = 1,025 T/M3
l = 14 M
b = 5 M
h = 1,1 M
14. D = 14750 T
P = 470 T
ρ = 1,025 T/M3
l = 11 M
b = 4 M
h = 1,6 M
15. D = 15180 T
P = 365 T
ρ = 1,0 T/M3
l = 13 M
b = 5 M
h = 1,5 M
16. D = 11100 T
P = 295 T
ρ = 0,96 T/M3
l = 10 M
b = 4 M
h = 1,2 M
17. D = 13450 T
P = 310 T
ρ = 1,0 T/M3
l = 9 M
b = 4 M
h = 1,4 M
18. D = 12550 T
P = 325 T
ρ = 1,025 T/M3
l = 15 M
b = 6 M
h = 1,3 M
19. D = 16100 T
P = 465 T
ρ = 0,96 T/M3
l = 12 M
b = 5 M
h = 1,9 M
20. D = 14340 T
P = 445 T
ρ = 0,96 T/M3
l = 15 M
b = 7 M
h = 1,6 M
21. D = 11520 T
P = 420 T
ρ =1,0 T/M3
l = 12 M
b = 5 M
h = 1.0 M
22. D = 10150 T
P = 190 T
ρ = 1,025 T/M3
l =13 M
b = 6 M
h = 1,1 M
23. D = 14650 T
P = 480 T
l = 14 M
b = 6 M
h = 1,3 M
24. D = 9750 T
P = 365 T
ρ = 0,96 T/M3
l = 9 M
b = 4 M
h = 0,9 M
25. D = 10350 T
P = 324 T
ρ = 0,96 T/M3
l = 12 M
b = 7 M
h = 1,5 M
26. D = 14250 T
P = 286 T
ρ = 1,025 T/M3
l = 14 M
b = 7 M
h = 1,7 M
27. D = 9590 T
P = 295 T
ρ = 1,0 T/M3
l = 8 M
b = 4 M
h = 0,9 M
28. D = 11620 T
P = 275 T
ρ = 1,025 T/M3
l = 10,4 M
b = 5 M
h = 1,3 M
29. D = 10380 T
P = 290 T
ρ = 1,025 T/M3
l = 13 M
b = 6 M
h = 1,0 M
30. D = 13750 T
P = 460 T
ρ = 1,025 T/M3
l = 10 M
b = 4 M
h = 1,5 M
31. D = 14180 T
P = 355 T
ρ = 1,0 T/M3
l = 13 M
b = 5 M
h = 1,4 M
32. D = 11200 T
P = 265 T
ρ = 0,96 T/M3
l = 11 M
b = 6 M
h = 1,3 M


Задача № 3

Определить изменение метацентрической высоты судна и её новое изменение при наличии на судне жидкого груза со свободной поверхностью, имеющей форму трапеции, если вес жидкого груза — Р, плотность — ρ, водоизмещение судна  — D, длина танка с жидким грузом — I, его меньшая ширина — b1, большая ширина — b2, начальная метацентрическая высота — h.

Практическая работа № 7 Задача № 3
1. D = 10450 T
P = 380 T
h = 1,1 M
ρ =1,025 T/M3
l = 9 M
b1 = 3 M
b2 = 5 M
2. D = 12340 T
P = 340 T
h = 1,3 M
ρ = 1,0 T/M3
l = 8 M
b1 = 3 M
b2 = 4 M
3. D = 14200 T
P = 250 T
h = 1,6 M
ρ = 0,96 T/M3
l = 4 M
b1 = 4 M
b2 = 5 M
4. D = 13550 T
P = 410 T
h = 1,4 M
ρ = 1,0 T/M3
l = 12 M
b1 = 4 M
b2 = 6 M
5. D = 14250 T
P = 330 T
h = 1,5 M
ρ = 1,0 T/M3
l = 13 M
b1 = 4 M
b2 = 6 M
6. D = 11220 T
P = 280 T
h = 1,3 M
ρ = 1,3 T/M3
l = 11 M
b1 = 4 M
b2 = 5M
7. D = 16100 T
P = 425 T
h = 1,8 M
ρ = 1,025 T/M3
l = 15 M
b1 = 5 M
b2 = 7 M
8. D = 9950 T
P = 190 T
h = 0,9 M
ρ = 0,96 T/M3
l = 10 M
b1 = 4 M
b2 = 5 M
9. D = 12420 T
P = 325 T
h = 1,3 M
ρ = 1,025 T/M3
l = 12 M
b1 = 4 M
b2 = 5 M
10. D = 13760 T
P = 345 T
h = 1,4 M
ρ = 1,0 T/M3
l = 13 M
b1 = 4 M
b2 = 6 M
11. D = 15330 T
P = 385 T
h = 1,7 M
ρ = 0,96 T/M3
l = 15 M
b1 = 5 M
b2 = 7 M
12. D = 8960 T
P = 235 T
h = 0,9 M
ρ = 1,O25 T/M3
l = 10 M
b1 = 4 M
b2 = 5 M
13. D = 10340 T
P = 285 T
h = 1,2 M
ρ = 0,96 T/M3
l = 12 M
b1 = 5 M
b2 = 6 M
14. D = 16120 T
P = 345 T
h = 1,9 M
ρ = 1,0 T/M3
l = 16 M
b1 = 6 M
b2 = 8 M
15. D = 13650 T
P = 295 T
h = 1,3 M
ρ = 1,025 T/M3
l = 14 M
b1 = 5 M
b2 = 7 M
16. D = 14250 T
P = 315 T
h = 1,5 M
ρ = 1,025 T/M3
l = 15 M
b1 = 6 M
b2 = 7 M
17. D = 12450 T
P = 185 T
h = 1,2 M
ρ = 1,025 T/M3
l = 13 M
b1 = 4 M
b2 = 6 M
18. D = 11100 T
P = 220 T
h = 1,1 M
ρ = 1,0 T/M3
l = 11 M
b1 = 5 M
b2 = 5 M
19. D = 12220 T
P = 230 T
h = 1,3 M
ρ = 0,96 T/M3
l = 12 M
b1 = 4 M
b2 = 5,5 M
20. D = 13330 T
P = 240 T
h = 1,4 M
ρ = 0,96 T/M3
l = 14 M
b1 = 5 M
b2 = 7 M
21. D = 9850 T
P = 175 T
h = 0,9 M
ρ = 0,96 T/M3
l = 9 M
b1 = 4 M
b2 = 5 M
22. D = 12560 T
P = 210 T
h = 1,3 M
ρ = 1,025 T/M3
l = 12 M
b1 = 5 M
b2 = 6 M
23. D = 16240 T
P = 395 T
h = 1,8 M
ρ = 1,0 T/M3
l = 16 M
b1 = 6 M
b2 = 8 M
24. D = 14660 T
P = 345 T
h = 1,6 M
ρ = 0,96 T/M3
l = 14 M
b1 = 5 M
b2 = 7 M
25. D = 11340 T
P = 255 T
h = 1,1 M
ρ = 0,96 T/M3
l = 10 M
b1 = 4 M
b2 = 6 M
26. D = 15120 T
P = 335 T
h = 1,8 M
ρ = 1,0 T/M3
l = 15 M
b1 = 5 M
b2 = 8 M
27. D = 15650 T
P = 265 T
h = 1,4 M
ρ = 1,025 T/M3
l = 16 M
b1 = 5 M
b2 = 9 M
28. D = 17250 T
P = 415 T
h = 1,2 M
ρ = 1,025 T/M3
l = 16 M
b1 = 6 M
b2 = 8 M
29. D = 10450 T
P = 180 T
h = 1,4 M
ρ = 1,025 T/M3
l = 14 M
b1 = 5 M
b2 = 7 M

30. D = 13100 T
P = 260 T
h = 1,3 M
ρ = 1,0 T/M3
l = 16 M
b1 = 6 M
b2 = 7 M
31. D = 16220 T
P = 290 T
h = 1,3 M
ρ = 0,96 T/M3
l = 12 M
b1 = 6 M
b2 = 8 M
32. D = 14330 T
P = 250 T
h = 1,6 M
ρ = 0,96 T/M3
l = 14 M
b1 = 6 M
b2 = 7 M


Задача № 4

Определить изменение метацентрической высоты и её новое значение при перемещении на судне жидкого груза по вертикали с появлением при этом свободной поверхности этого груза, если водоизмещение судна — D, вес перемещаемого груза — Р, начальная аппликата Ц.Т. груза — Z1, аппликата, в которую груз перемещен — Z2, плотность груза — ρ, длинна танка со свободной поверхностью — I, ширина танка — b, метацентрическая высота до перемещения груза — h.

Практическая работа № 7 Задача № 4
1. D = 10150 T
P = 180 T
Z1 = 6,5 M
Z2 = 1,2 M
ρ = 1,0 T/M3
l = 10 M
b = 4 M
h = 1,2 M
2. D = 12150 T
P = 235 T
Z1 = 7,8 M
Z2 = 1,6 M
ρ = 1,025 T/M3
l = 12 M
b = 5 M
h = 1,3 M
3. D = 14145 T
h = 1,3 M
Z1 = 8,2 M
Z2 = 1,8 M
ρ = 1,0 T/M3
l = 13 M
b = 6 M
h = 1,4 M
4. D = 14445 T
P = 270 T
Z1 = 8,8 M
Z2 = 2,1 M
ρ = 0,96 T/M3
l = 14 M
b = 7 M
h = 1,5 M
5. D = 9950 T
P = 195 T
Z1 = 6,8 M
Z2 = 0,8 M
ρ = 0,96 T/M3
l = 9 M
b = 4 M
h = 0,9 M
6. D = 11220 T
P = 215 T
Z1 = 8,0 M
Z2 = 1,6 M
ρ = 1,025 T/M3
l = 11 M
b = 5 M
h = 1,0 M
7. D = 13440 T
P = 265 T
Z1 = 8,6 M
Z2 = 1,8 M
ρ = 1,025 T/M3
l = 13 M
b = 6,5 M
h = 1,3 M
8. D = 13110 T
P = 185 T
Z1 = 9,2 M
Z2 = 2,2 M
ρ = 1,0 T/M3
l = 12 M
b = 6 M
h = 1,5 M
9. D = 12340 T
P = 230 T
Z1 = 7,9 M
Z2 = 0,8 M
ρ =1,025 T/M3
l = 12,6 M
b = 6 M
h = 1,3 M
10. D = 11960 T
P = 250 T
Z1 = 8,3 M
Z2 = 1,0 M
ρ = 0,96 T/M3
l = 11 M
b =5 M
h = 1,1 M
11. D = 13470 T
P = 275 T
Z1 = 9,4 M
Z2 = 1,4 M
ρ = 1,0 T/M3
l = 13 M
b = 6,5 M
h = 1,5 M
12. D = 15240 T
P = 315 T
Z1 = 10,2 M
Z2 = 2,4 M
ρ = 0,96 T/M3
l = 16 M
b = 7 M
h = 1,9 M
13. D = 13560 T
P = 220 T
Z1 = 9,2 M
Z2 = 1,6 M
ρ = 0,96 T/M3
l = 10 M
b = 5 M
h = 1,3 M
14. D = 14610 T
P = 330 T
Z1 = 9,8 M
Z2 = 1,8 M
ρ = 1,0 T/M3
l = 12 M
b = 6 M
h = 1,4 M
15. D = 15510 T
P = 240 T
Z1 = 10,4 M
Z2 = 2,4 M
ρ = 1,025 T/M3
l = 14 M
b = 7 M
h = 1,5 M
16. D = 16610 T
P = 260 T
Z1 = 10,8 M
Z2 = 2,8 M
ρ = 0,96 T/M3
l = 16 M
b = 8 M
h = 1,8 M
17. D = 9950 T
P = 155 T
Z1 = 7,0 M
Z2 = 1,1 M
ρ = 1,0 T/M3
l = 9 M
b = 4 M
h = 1,1 M
18. D = 11110 T
P = 165 T
Z1 = 8,0 M
Z2 = 1,3 M
ρ = 1,025 T/M3
l = 10 M
b = 5 M
h = 1,3 M
19. D = 12220 T
P = 185 T
Z1 = 9,0 M
Z2 = 1,5 M
ρ = 0,96 T/M3
l = 11 M
b = 5 M
h = 1,5 M
20. D = 13330 T
P = 195 T
Z1 = 10,0 M
Z2 = 1,7 M
ρ = 1,025 T/M3
l = 12 M
b = 6 M
h = 1,6 M
21. D = 13550 T
P = 185 T
Z1 = 9,5 M
Z2 = 1,8 M
ρ = 1,025 T/M3
l = 11 M
b = 5 M
h = 1,3 M
22. D = 14660 T
P = 195 T
Z1 = 10,2 M
Z2 = 2,2 M
ρ = 0,96 T/M3
l = 13 M
b = 6 M
h = 1,5 M
23. D = 15770 T
P = 275 T
Z1 = 11,2 M
Z2 = 2,6 M
ρ = 1,025 T/M3
l = 14 M
b = 7 M
h = 1,7 M
24. D = 16110 T
P = 290 T
Z1 = 10,0 M
Z2 = 1,7 M
ρ = 1,0 T/M3
l = 16 M
b = 7 M
h = 1,8 M
25. D = 10560 T
P = 230 T
Z1 = 9,1 M
Z2 = 1,7 M
ρ = 0,96 T/M3
l = 12 M
b = 5 M
h = 1,2 M
26. D = 16610 T
P = 360 T
Z1 = 9,7 M
Z2 = 1,7 M
ρ = 1,0 T/M3
l = 12 M
b = 5 M
h = 1,4 M
27. D = 14510 T
P = 230 T
Z1 = 10,4 M
Z2 = 2,6 M
ρ = 1,025 T/M3
l = 15 M
b = 7 M
h = 1,6 M
28. D = 17610 T
P = 290 T
Z1 = 10,6 M
Z2 = 2,7 M
ρ = 0,96 T/M3
l = 16 M
b = 6 M
h = 1,7 M
29. D = 10950 T
P = 185 T
Z1 = 7,8 M
Z2 = 1,4 M
ρ = 1,0 T/M3
l = 10 M
b = 4 M
h = 1,2 M
30. D = 12110 T
P = 175 T
Z1 = 8,6 M
Z2 = 1,2 M
ρ = 1,025 T/M3
l = 11 M
b = 5 M
h = 1,4 M
31. D = 14220 T
P = 195 T
Z1 = 9,2 M
Z2 = 1,6 M
ρ = 0,96 T/M3
l = 12 M
b = 6 M
h = 1,6 M
32. D = 15330 T
P = 295 T
Z1 = 11,0 M
Z2 = 1,8 M
ρ = 1,025 T/M3
l = 13 M
b = 6 M
h = 1,7 M



Практическая работа № 8

Тема: Ознакомление и работа с кривыми элементов теоретического чертежа.

Цель работы: Научиться работать с разными типами элементов теоретического чертежа.

Задание:

  • При определенной осадке снять с кривых элементов теоретического чертежа все данные на этих кривых элемента.

Варианты заданий на практическую работу № 8

Задача № 1

Снять значение всех элементов по предложенным кривым элементов теоретического чертежа при следующей осадке:

Практическая работа № 8 Задача № 1
1. T = 4,2 M2. T = 8,4 M3. T = 6,6 M4. T = 9,4 M
5. T = 8,8 M6. T = 7,5 M7. T = 5,2 M8. T = 4,6 M
9. T = 6,2 M10. T = 10,2 M11. T = 5,6 M12. T = 6,8 M
13. T = 4,4 M14. T = 5,5 M15. T = 6,6 M16. T = 7,7 M
17. T = 8,0 M18. T = 7,0 M19. T = 6,0 M20. T = 5,0 M
21. T = 4,0 M22. T = 4,8 M23. T = 5,8 M24. T = 7,2 M
25. T = 4,1 M26. T = 5,4 M27. T = 6,1 M28. T = 7,8 M
29. T = 8,2 M30. T = 7,4 M31. T = 6,3 M32. T = 5,3 M



Элементы судна
Рис. 2 Кривые элементов теоретического чертежа судна

Теоретический чертеж
Рис. 3 Кривые элементов теоретического чертежа судна

Практическая работа № 9

Тема: Построение диаграммы статической остойчивости по универсальной диаграмме остойчивости при различных случаях загрузки судна.

Цель работы: Научиться строить диаграмму статической остойчивости по универсальным диаграммам остойчивости разных типов для конкретного случая загрузки судна.

Задание:

  • Построить диаграмму статической остойчивости по универсальным диаграмма остойчивости разных типов для конкретного случая загрузки судна;
  • Найти по построенным диаграмма метацентрическую высоту судна графическим путем.

Варианты заданий на практическую работу № 9

Задача № 1

Построить диаграмму статической остойчивости для своего случая загрузки судна по универсальной диаграмме статической остойчивости (первый тип):

Практическая работа № 9 Задача № 1
1. D = 12600 T
h = 0,4 M
2. D = 13400 T
h = 0,5 M
3. D = 14400 T
h = 0,55 M
4. D = 15600 T
h = 0,6 M
5. D = 16300 T
h = 0,65 M
6. D = 17400 T
h = 0,7 M
7. D = 18400 T
h = 0,75 M
8. D = 19400 T
h = 0,9 M
9. D = 12500 T
h = 0,35 M
10. D = 13700 T
h = 0,4 M
11. D = 14700 T
h = 0,5 M
12. D = 15300 T
h = 0,55 M
13. D = 16700 T
h = 0,6 M
14. D = 17700 T
h = 0.65 M
15. D = 18700 T
h = 0,7 M
16. D = 19700 T
h = 0,8 M
17. D = 12000 T
h = 0,5 M
18. D = 13500 T
h = 0,6 M
19. D = 14500 T
h = 0,7 M
20. D = 15500 T
h = 0,8 M
21. D = 16500 T
h = 0,75 M
22. D = 17500 T
h = 0,85 M
23. D = 18500 T
h = 0,9 M
24. D = 19500 T
h = 0,95 M
25. D = 15700 T
h = 0,7 M
26. D = 16700 T
h = 0.95 M
27. D = 17700 T
h = 0,8 M
28. D = 18700 T
h = 0,9 M
29. D = 11200 T
h = 0,8 M
30. D = 14900 T
h = 0,5 M
31. D = 13900 T
h = 0,9 M
32. D = 12900 T
h = 0,7 M


Задача № 2

Построить диаграмму статической остойчивости для своего случая загрузки судна по универсальной диаграмме статической остойчивости (второй случай). Графическим путем на построенной диаграмме определить метацентрическую высоту.

Практическая работа № 9 Задача № 2
1. V = 5500 M3
ZG = 7,75 M
2. V = 5750 M3
ZG = 7,5 M
3. V = 6000 M3
ZG = 7,25 M
ZG = 7,25 M
ZG = 7,5 M
5. V = 7000 M3
ZG = 7,0 M
6. V = 7500 M3
ZG = 6,75 M
7. V = 8000 M3
ZG = 6,5 M
8. V = 8500 M3
ZG = 6,25 M
9. V = 9000 M3
ZG = 6,0 M
10. V = 5500 M3
ZG = 8,0 M
11. V = 5750 M3
ZG = 7,75 M
12. V = 6000 M3
ZG = 7,5 M
13. V = 6500 M3
ZG = 7,0 M
14. V = 7000 M3
ZG = 7,25 M
15. V = 7500 M3
ZG = 6,5 M
16. V = 8000 M3
ZG = 6,75 M
17. V = 8500 M3
ZG = 6,0 M
18. V = 9000 M3
ZG = 6,25 M
19. V = 5500 M3
ZG = 7,5 M
20. V = 6000 M3
ZG = 7,0 M
21. V = 6500 M3
ZG = 7,25 M
22. V = 7000 M3
ZG = 7,5 M
23. V = 7500 M3
ZG = 6,25 M
24. V = 8000 M3
ZG = 7,0 M
25. V = 6800 M3
ZG = 7,3 M
26. V = 6700 M3
ZG = 7,2 M
27. V = 5800 M3
ZG = 6,2 M
28. V = 7300 M3
ZG = 6,7 M
29. V = 6400 M3
ZG = 6,4 M
30. V = 8400 M3
ZG = 6,2 M
31. V = 5700 M3
ZG = 7,1 M
32. V = 5800 M3
ZG = 7,3 M



Статическая остойчивость
Рис. 4 Универсальная диаграмма статической остойчивости, тип первый

Остойчивость
Рис. 5 Универсальная диаграмма статической остойчивости, тип второй

Практическая работа № 10

Тема: Построение диаграмм статической и динамической остойчивости с помощью пантокарен и определение минимального динамического опрокидывающего момента диаграммы.

Цель работы: Научиться строить диаграммы статической и динамической остойчивости по разным типам пантокарен для конкретной загрузки судна  и уметь определять минимальный динамический опрокидывающий момент по построенным диаграмма.

Задание:

  • Снять значение плеч остойчивости формы для конкретной нагрузки судна по предложенным пантокаренам;
  • Рассчитать значение плеч статической и динамической остойчивости по снятым значениям плеч формы;
  • Построить диаграммы статической и динамической остойчивости по рассчитанным значениям;
  • Определить минимальный динамический опрокидывающий момент по построенным  диаграмма, исходя из предложенных исходных данных.

Варианты заданий на практическую работу № 10

Задача № 1

Снять значение плеч формы по пантокаренам, рассчитать значение плеч статической остойчивости и построить диаграммы статической и динамической остойчивости на основании полученных значений плеч при следующих исходных данных (где V — объемное водоизмещение судна, М3; а — расстояние между центром тяжести судна и центром величины, М):

Практическая работа № 10 Задача № 1
1. V = 2500 M3
a = 2,5 M
2. V = 3000 M3
a = 2,8 M
3. V = 7500 M3
a = 3,1 M
4. V = 5500 M3
a = 3,4 M
5. V = 2800 M3
a = 3,5 M
6. V = 3200 M3
a = 3,3 M
7. V = 4000 M3
a = 3,8 M
8. V = 4500 M3
a = 4,0 M
9. V = 4800 M
a = 4,2 M
10. V = 5000 M3
a = 4,0 M
11. V = 5300 M3
a = 3,3 M
12. V = 6800 M3
a = 4,3 M
13. V = 5800 M3
a = 3,6 M
14. V = 6300 M3
a = 3,7 M
15. V = 7000 M3
a = 3,9 M
16. V = 7300 M3
a = 4,1 M
17. V = 5400 M3
a = 2,9 M
18. V = 6400 M3
a = 3,1 M
19. V = 6400 M3
a = 4,1 M
20. V = 5100 M3
a = 3,1 M
21. V = 3700 M3
a = 3,7 M
22. V = 4700 M3
a = 2,7 M
23. V = 5700 M3
a = 4,0 M
24. V = 6700 M3
a = 3,5 M
25. V = 5600 M3
a = 3,1 M
26. V = 6100 M3
a = 3,3 M
27. V = 5100 M3
a = 3,2 M
28. V = 6100 M3
a = 3,0 M
29. V = 6900 M3
a = 2,9 M
30. V = 5400 M3
a = 3,4 M
31. V = 5200 M3
a = 3,6 M
32. V = 5800 M3
a = 3,5 M


Задача № 2

По построенным диаграммам статической и динамической остойчивости определить минимальный динамический опрокидывающий момент и вызываемый им угол крена при амплитуде качки судна — 15 градусов, если судно имеет следующее водоизмещение:

Практическая работа № 10 Задача № 2
1. D = 12300 T2. D = 13700 T3. D = 13400 T4. D = 14100 T
5. D = 14500 T6. D = 15200 T7. D = 16200 T8. D = 16400 T
9. D = 17200 T10. D = 18300 T11. D = 17900 T12. D = 15700 T
13. D = 12900 T14. D = 14800 T15. D = 16500 T16. D = 16900 T
17. D = 19200 T18. D = 19500 T19. D = 14800 T20. D = 20200 T
21. D = 21300 T22. D = 22500 T23. D = 23300 T24. D = 19400 T
25. D = 13800 T26. D = 14700 T27. D = 12900 T28. D = 14200 T
29. D = 15300 T30. D = 16900 T31. D = 17300 T32. D = 18400 T



Значение плеч

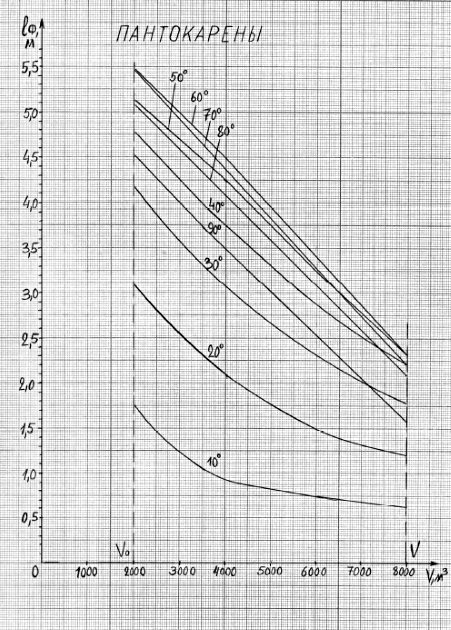

Рис. 6 Значение плеч формы по пантокаренам

Предлагается к прочтению:
Основы теории судна — Методические указания
Методические указания по основам теории судна

Сентябрь, 08, 2018 135 0
Читайте также
